Від просторових даних до робочої основи

Scan-to-CAD / Scan-to-BIM

Перетворюємо зареєстровану хмару точок на погоджені креслення, CAD-геометрію або інформаційну модель. До початку робіт визначаємо, які елементи потрібно відтворити, яку деталізацію очікує проєктна команда та як вона використовуватиме результат.

Порівняння хмари точок і BIM-моделі одного технічного приміщення
Демонстраційна візуалізація

Задачі проєктної команди

Коли потрібне перетворення даних

01

Є хмара точок, але немає креслень

Потрібно отримати плани, фасади, розрізи або іншу погоджену геометрію для подальшої роботи.

02

Існуюча документація застаріла

Реконструкція або переобладнання потребує основи, що спирається на фактичний видимий стан.

03

Потрібна BIM-основа для координації

Команді необхідна структурована модель вибраних конструкцій, систем або обладнання.

04

Складна геометрія перевантажує ручні обміри

Щільні мережі, технічні приміщення й нерегулярні конструкції зручніше відтворювати з просторових даних.

05

Дані отримані від іншого виконавця

Перед моделюванням потрібно перевірити покриття, масштаб, координати та достатність джерела.

06

Потрібен визначений рівень результату

Необхідно відокремити обов’язкові елементи від зайвого моделювання й зафіксувати критерії приймання.

Рівень результату

CAD чи BIM: що обрати

CAD і BIM не є послідовними «пакетами за замовчуванням». Вибір залежить від рішення, яке команда має прийняти, необхідної структури даних і подальшого програмного процесу.

CAD

Креслення та погоджена геометрія

Доцільно, коли потрібні плани, фасади, розрізи, схеми або окрема 2D/3D-геометрія без повної інформаційної структури BIM.

  • обмірні плани
  • фасади та розрізи
  • контури й осі
  • вибрані інженерні схеми
  • погоджена тривимірна геометрія
BIM

Структурована інформаційна модель

Доцільно, коли елементи потрібно розділити за категоріями, координувати між дисциплінами або використовувати як модельну основу для наступного етапу.

  • вибрані конструкції й огородження
  • інженерні системи у погодженому складі
  • обладнання й монтажні зони
  • визначені атрибути та класифікація
  • види й матеріали, передбачені завданням

Іноді достатньо перевіреної хмари точок. SCANBASE не пропонує BIM там, де він не створює додаткової користі для задачі.

Склад геометрії

Що можна відтворити

Моделюємо лише погоджені елементи, які читаються у вихідних даних. Приховану геометрію, матеріали й технічні характеристики не визначаємо автоматично.

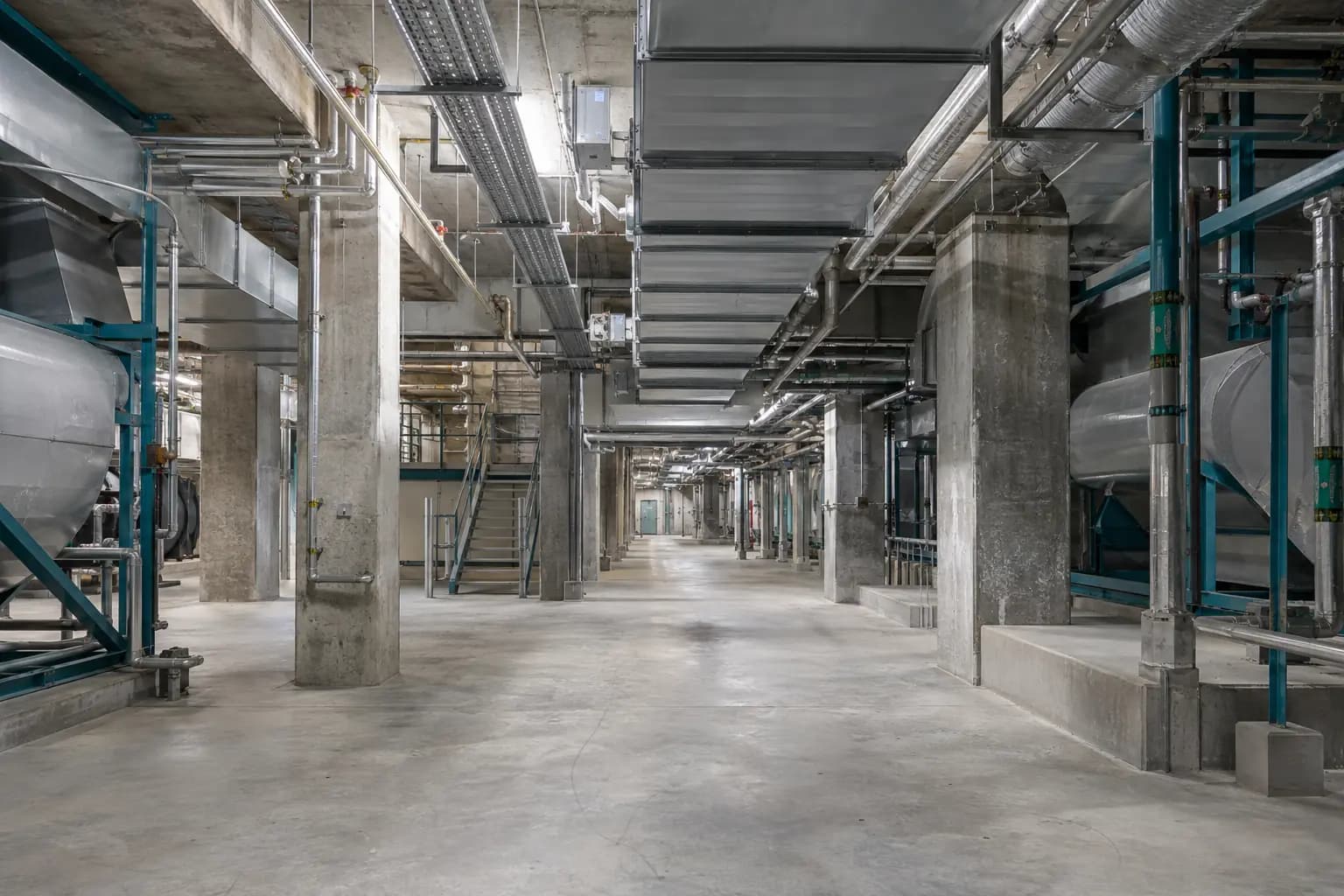

Існуюче технічне приміщення зі складними конструкціями та інженерними системами
Видимий фактичний станДемонстраційна візуалізація

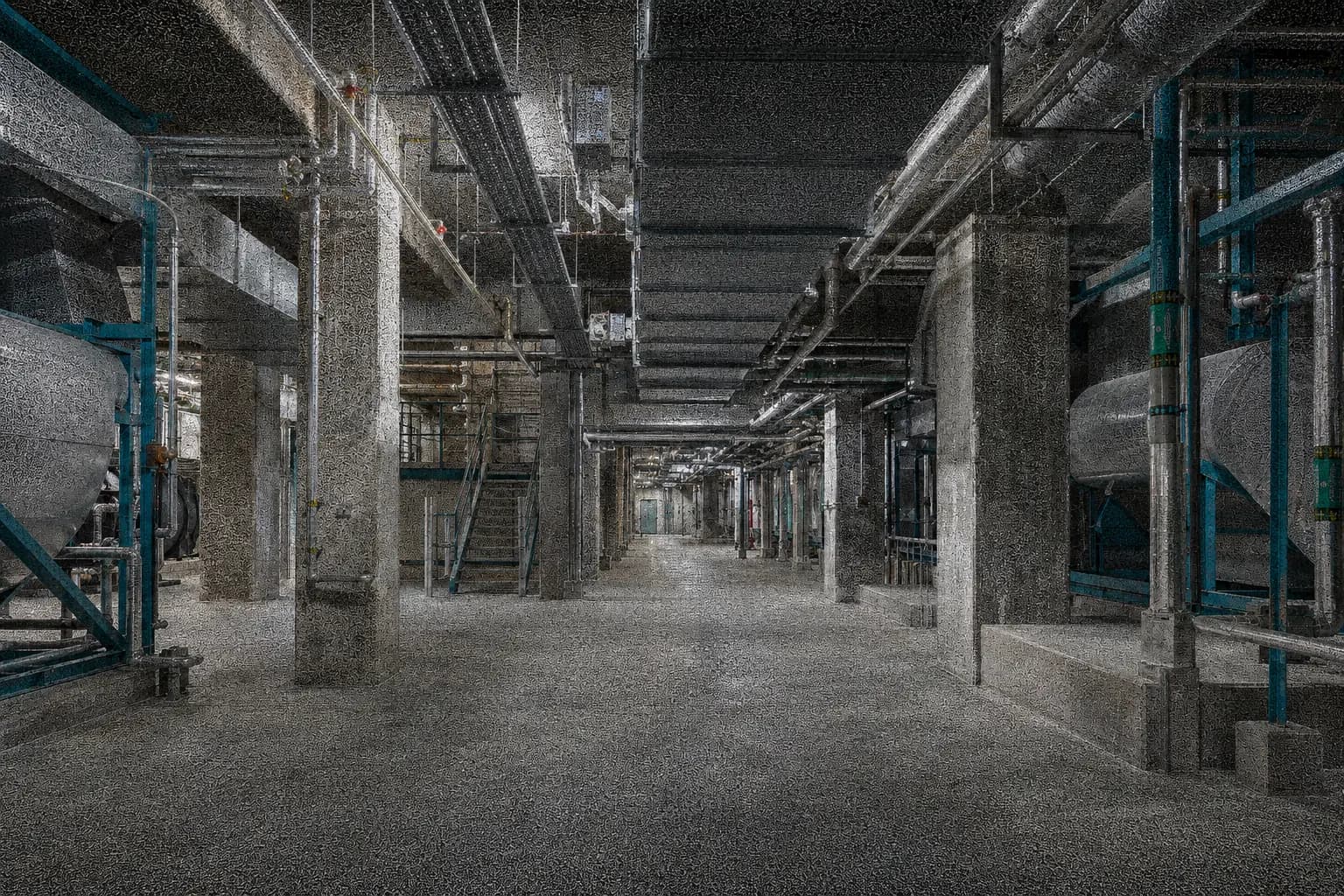

Зареєстрована хмара точок того самого технічного приміщення
Просторове джерело для моделюванняДемонстраційна візуалізація
01

Архітектурні елементи й приміщення

Відтворюємо стіни, перекриття, прорізи, рівні та межі просторів у складі, потрібному для креслень або моделі.

02

Фасади та огороджувальні конструкції

Готуємо геометрію видимих площин, прорізів, виступів і примикань без припущень про приховану будову.

03

Колони, балки, плити й сходи

Моделюємо доступну форму й положення вибраних конструкцій із деталізацією, визначеною до початку робіт.

04

Трубопроводи та повітроводи

Відтворюємо видимі траси, відводи, основні вузли й габарити, якщо вони входять до переліку елементів.

05

Кабельні траси й опори

Фіксуємо просторове положення доступних лотків, підвісів і опор для координації суміжних рішень.

06

Обладнання та монтажні зони

Створюємо погоджену зовнішню геометрію агрегатів і важливого оточення для компонування та перевірки проходів.

07

Технологічні лінії у визначених межах

Поєднуємо вибрані машини, конструкції та мережі в одному просторовому контексті без моделювання зайвих зон.

08

Окремі поверхи, зони або дисципліни

Обмежуємо результат тією частиною об’єкта або розділом, який безпосередньо потрібен проєктній команді.

Елементи, яких не видно у вихідних даних, додаємо лише за підтвердженими матеріалами та окремими правилами.

Проєктні учасники

Для кого ця послуга

01

Архітектори й проєктувальники

Для отримання обмірної основи перед реконструкцією, переплануванням або новими рішеннями.

02

BIM-менеджери та координатори

Для включення фактичного стану в погоджене середовище координації.

03

Інженери конструктивних і MEP-розділів

Для роботи з доступною геометрією конструкцій та інженерних систем.

04

Інтегратори обладнання

Для перевірки простору, прив’язок і монтажних зон перед проєктуванням.

05

Власники й технічні служби

Для актуалізації цифрової документації та підтримки реконструкції.

06

Генеральні підрядники

Для координації учасників на основі єдиного погодженого цифрового стану.

Від даних до моделі

Як проходить робота

  1. 01

    Формулюємо задачу

    Визначаємо, які рішення має підтримати CAD або BIM і хто працюватиме з результатом.

  2. 02

    Перевіряємо вихідні дані

    Аналізуємо покриття, щільність, масштаб, координати, доступні формати та проблемні зони.

  3. 03

    Погоджуємо склад

    Фіксуємо межі, перелік елементів, деталізацію, атрибути, креслення, винятки й критерії перевірки.

  4. 04

    Створюємо CAD або BIM

    Відтворюємо погоджену геометрію за хмарою точок без домислювання невидимих елементів.

  5. 05

    Перевіряємо й передаємо

    Контролюємо модель відносно джерела та передаємо визначений комплект матеріалів.

Вихідні дані

Що надати для пропозиції

Можна надати готову хмару точок або замовити сканування в SCANBASE. Для сторонніх даних оцінюємо придатність до початку основного моделювання.

Якщо частини даних бракує, спочатку визначаємо, чи можна обмежити склад результату або чи потрібне додаткове знімання.

  • 01Хмара точок або опис об’єкта для знімання
  • 02Межі зон і перелік дисциплін
  • 03Система координат та одиниці
  • 04Потрібний CAD/BIM-результат
  • 05Необхідна геометрична деталізація
  • 06Перелік потрібних атрибутів
  • 07Шаблони, правила або класифікація замовника
  • 08Формат передачі й вимоги сумісності
  • 09Референсні креслення або модель, якщо вони є
  • 10Критерії перевірки та порядок погодження

Погоджений результат

Що отримує замовник

Склад результату погоджуємо до початку робіт відповідно до задачі. Не кожен проєкт автоматично включає всі три рівні.

Зареєстрована хмара точок технічного приміщення з конструкціями та інженерними системами
Демонстраційна візуалізація
DATA

Просторове джерело

DATA — погоджені вихідні просторові дані, насамперед зареєстрована й за потреби очищена або сегментована хмара точок.

Може містити
Може містити очищення, сегментацію, узгоджене координування або зони перегляду.
Використання
Використовується як перевірене просторове джерело для CAD/BIM-опрацювання.
Коли обирають
Обирають, коли потрібна перевірена хмара точок без готових креслень чи моделі.

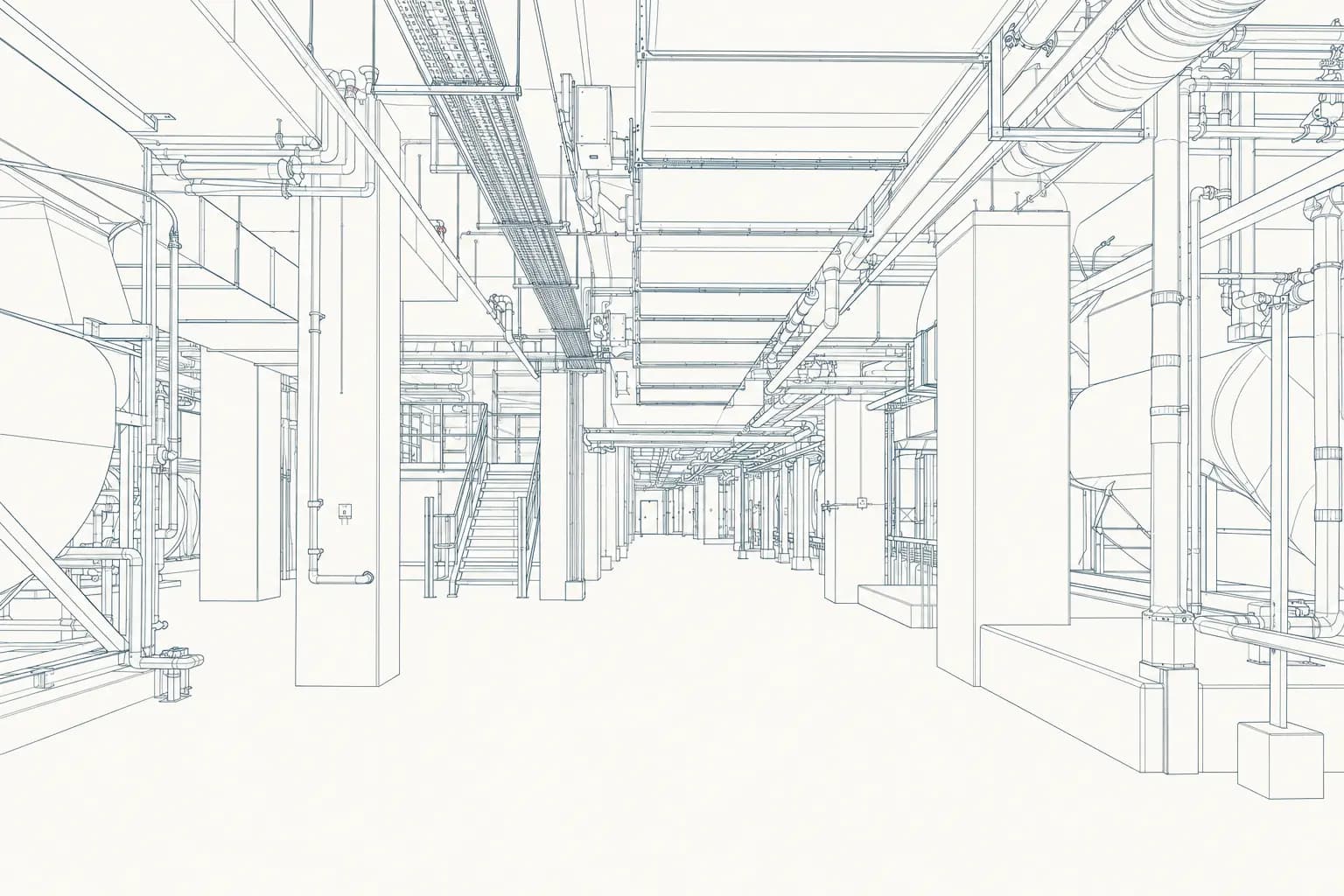

CAD-геометрія технічного приміщення, побудована за даними сканування
Демонстраційна візуалізація
CAD

Креслення та геометрія

CAD — погоджені плани, фасади, розрізи, схеми або тривимірна геометрія, побудовані за видимими даними сканування.

Може містити
Склад аркушів, шарів, позначень і формат передачі визначається до початку робіт.
Використання
Використовують як обмірну основу для проєктування, реконструкції та координації.
Коли обирають
Обирають, коли потрібні читабельні креслення або геометрія без повної інформаційної структури BIM.

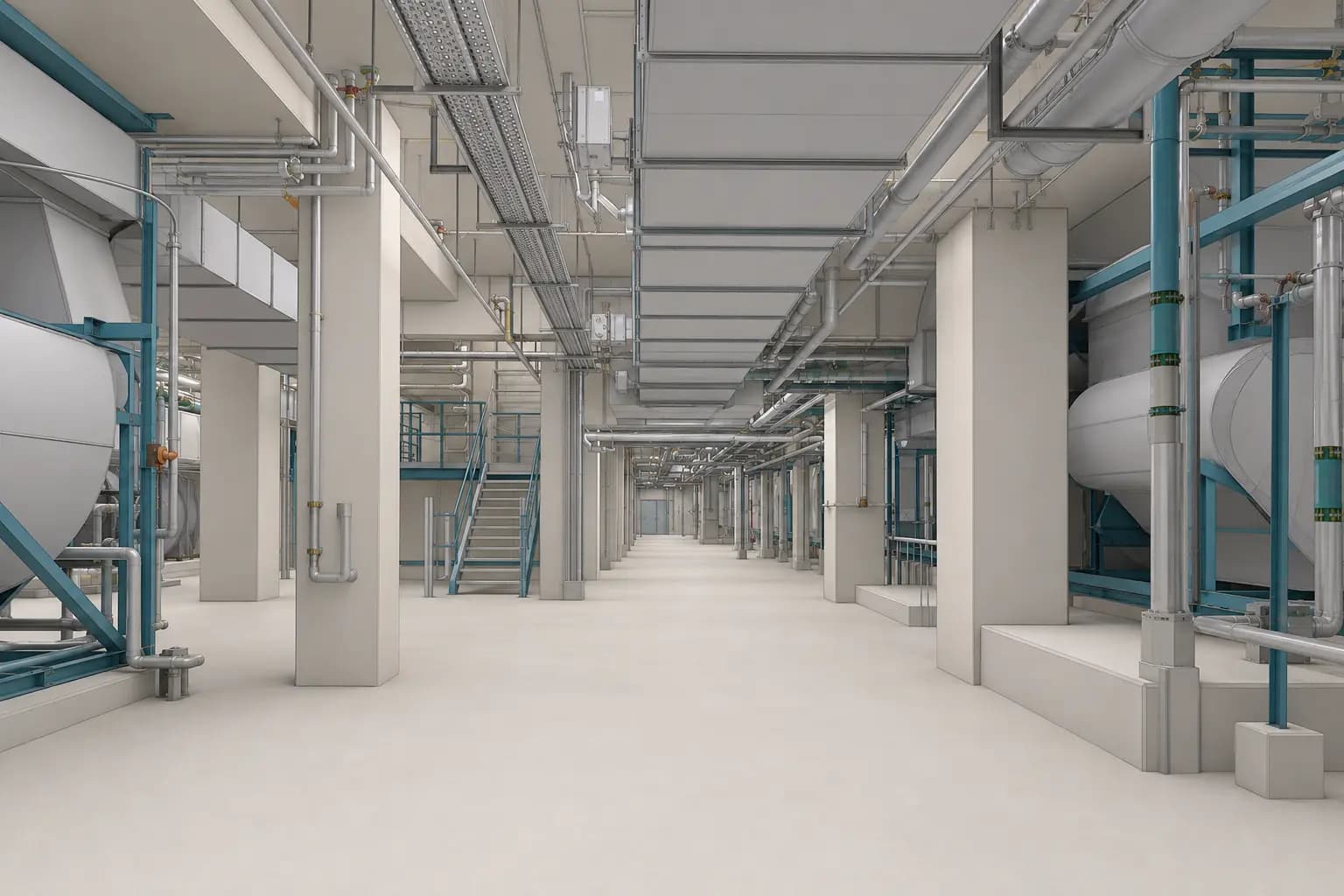

Інформаційна модель технічного приміщення з конструкціями та видимими інженерними системами
Демонстраційна візуалізація
BIM

Інформаційна модель

BIM — структурована модель вибраних елементів із погодженою геометрією, категоріями й необхідними атрибутами.

Може містити
Модель не містить автоматично всю інформацію про матеріали, приховані вузли або експлуатаційні характеристики.
Використання
Використовують для координації розділів, перевірки нових рішень і подальшого ведення проєктної моделі.
Коли обирають
Обирають, коли проєктна команда працює в BIM-процесі й визначила склад, деталізацію та правила моделювання.

Без зайвого моделювання

Як погоджуємо склад моделі

Фрази «зробити BIM» недостатньо. Перед початком потрібно визначити, що саме має бути в моделі та як команда перевірить готовий результат.

Зафіксований склад дає обом сторонам однакові критерії готовності й не додає моделювання, яке не потрібне для задачі.

  • 01Межі об’єкта й дисциплін
  • 02Перелік модельованих елементів
  • 03Потрібна геометрична деталізація
  • 04Необхідні атрибути та класифікація
  • 05Види, креслення й таблиці
  • 06Координати, базові точки й орієнтація
  • 07Зони, які не входять до складу
  • 08Формати й правила сумісності
  • 09Метод перевірки відносно хмари точок
  • 10Кількість і порядок погоджень

Демонстраційний сценарій

Технічний поверх перед реконструкцією

Проєктній команді потрібно отримати цифрову основу технічного поверху зі щільними інженерними системами. Спочатку фіксується видимий стан, після чого погоджуються склад CAD-креслень і системи, які потрібно включити в BIM.

Видимі конструкції, обладнання та мережі у визначених межах.

Зображення пояснюють послідовність обробки. Склад CAD і BIM визначається окремим завданням для конкретного об’єкта.

Фактичний стан технічного приміщення
Демонстраційна візуалізація

Контроль якості

Як перевіряється результат

Модель або креслення перевіряються відносно погодженого просторового джерела. Метод контролю залежить від типу елементів, їхньої видимості та критеріїв, зафіксованих у завданні.

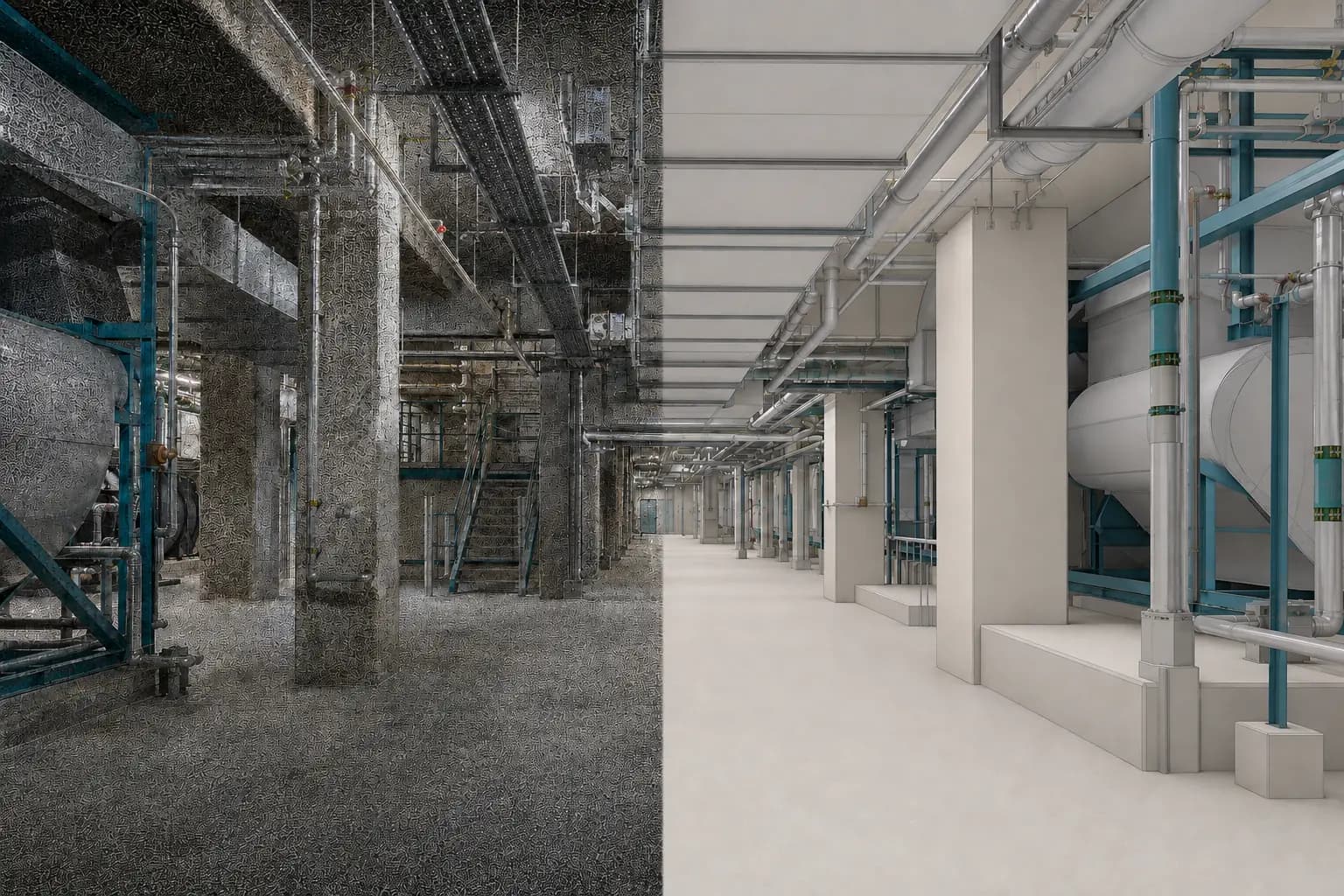

Порівняння хмари точок і BIM-моделі одного технічного приміщення
Порівняльне зображення демонструє метод контролю, а не підтверджує конкретні значення точності чи відповідність нормативам.Демонстраційна візуалізація
  • 01покриття погодженої зони
  • 02положення основних елементів
  • 03дотримання складу моделі
  • 04координати й орієнтація
  • 05узгоджена деталізація
  • 06структура та потрібні атрибути
  • 07відсутність зайвих або непідтверджених елементів
  • 08комплектність матеріалів для передачі

Порівняльне зображення демонструє метод контролю, а не підтверджує конкретні значення точності чи відповідність нормативам.

Наступні дії

Як використовують результат

01

Готують проєкт реконструкції

Прив’язують нові архітектурні, конструктивні та інженерні рішення до відтвореної геометрії існуючого об’єкта.

02

Координують архітектуру, конструкції та MEP

Підключають креслення або модель до спільного проєктного середовища та перевіряють просторові зв’язки між розділами.

03

Розміщують нове обладнання

Перевіряють габарити установки, положення опор і сусідні елементи до випуску монтажного рішення.

04

Перевіряють монтажні зони й проходи

Використовують CAD-геометрію або модель для аналізу доступу, сервісних зон і маршрутів переміщення.

05

Формують обмірну документацію

Отримують визначений комплект планів, фасадів, розрізів або схем замість самостійного опрацювання хмари точок.

06

Актуалізують цифрову основу об’єкта

Замінюють застарілу геометрію вибраних зон даними, що відповідають доступному стану на момент знімання.

07

Передають матеріали суміжним проєктувальникам

Готують структуру й формат, які команда може підключити до свого CAD- або BIM-процесу.

08

Планують додаткові обстеження або знімання

Позначають ділянки, де хмара не дає достатньої видимості або потрібні інші методи перевірки.

Джерело та правила моделювання

Від чого залежить точність

Точність CAD або BIM не може бути вищою за придатність вихідних даних і залежить від того, як визначено геометрію модельованих елементів.

  • Якість і реєстрація хмари точок
  • Щільність і покриття даних
  • Видимість поверхонь та оклюзії
  • Відбивні й прозорі матеріали
  • Система координат і масштаб
  • Склад та деталізація результату
  • Правила інтерпретації нерівних поверхонь
  • Якість додаткових креслень і моделей
  • Метод контролю готового результату

CAD і BIM є інтерпретованими результатами на основі вимірюваних даних. Приховані елементи та невідомі характеристики не відновлюються без додаткової підтвердженої інформації.

Оцінка робіт

Від чого залежать вартість і строки

Оцінку готуємо після перегляду вихідних даних і фіксації складу результату.

  • 01Обсяг і формат вихідної хмари точок
  • 02Покриття та якість даних
  • 03Площа й кількість зон
  • 04Щільність конструкцій та інженерних систем
  • 05Перелік модельованих елементів
  • 06Потрібна геометрична деталізація
  • 07Кількість атрибутів, видів і креслень
  • 08Шаблони та правила замовника
  • 09Потрібні формати й сумісність
  • 10Кількість етапів погодження

FAQ

Питання, що часто задають

Чи можна працювати з хмарою точок іншого виконавця?

Так, після попередньої перевірки формату, масштабу, координат, покриття та якості. Якщо даних недостатньо для погодженого результату, ми покажемо проблемні зони й запропонуємо обмежити склад або виконати додаткове знімання.

У чому різниця між Scan-to-CAD і Scan-to-BIM?

CAD зазвичай орієнтований на креслення та геометрію. BIM додає структуру елементів і погоджені інформаційні властивості. Вибір залежить від подальшої задачі, а не від бажання отримати «більший пакет».

Чи моделюються всі елементи, які видно у хмарі точок?

Ні. До моделі входять лише погоджені категорії та зони. Це зменшує зайву роботу й робить критерії готовості зрозумілими для обох сторін.

Чи можна отримати тільки обмірні креслення?

Так. Якщо команді потрібні лише плани, фасади, розрізи або окремі схеми, повна BIM-модель може бути недоцільною.

Чи відновлюються приховані конструкції та мережі?

Не автоматично. Сканування фіксує видиму й доступну геометрію. Приховані елементи можна включати тільки за підтвердженою документацією та окремо погодженими правилами.

Чи гарантує BIM-модель точність фактичного об’єкта?

Точність залежить від джерела, видимості, способу моделювання та критеріїв перевірки. Вимоги визначаються для конкретних елементів до початку робіт, а не заявляються однаково для всіх проєктів.

Чи можна використовувати результат для реконструкції?

Так, як погоджену цифрову основу. Проєктні рішення, розрахунки й відповідальність за них залишаються у відповідних проєктних фахівців.

Як визначаються вартість і строки?

Після перегляду вихідних даних і складу результату. Найбільше впливають якість хмари точок, кількість елементів, деталізація, атрибути, креслення та порядок погодження.

Перетворимо хмару точок на робочий матеріал вашої команди

Надішліть фрагмент даних, опис зон і приклад потрібного результату. Ми перевіримо джерело, уточнимо, чи потрібен CAD, BIM або їх поєднання, і сформуємо пропозицію без зайвого моделювання.

  • вихідна хмара точок або задача знімання
  • межі та дисципліни
  • потрібні креслення або модель
  • формати й правила команди
Обговорити Scan-to-CAD / BIM
