DATA, CAD і BIM — у чому різниця

Один і той самий об’єкт може підтримувати різні рівні результату. Потрібний рівень залежить від рішень, які команда має прийняти після вимірювання.

Рівні результату

DATA, CAD і BIM — окремі рівні

Один об’єкт може бути переданий у різному складі. Вибір залежить від задачі, а не від максимальної кількості форматів.

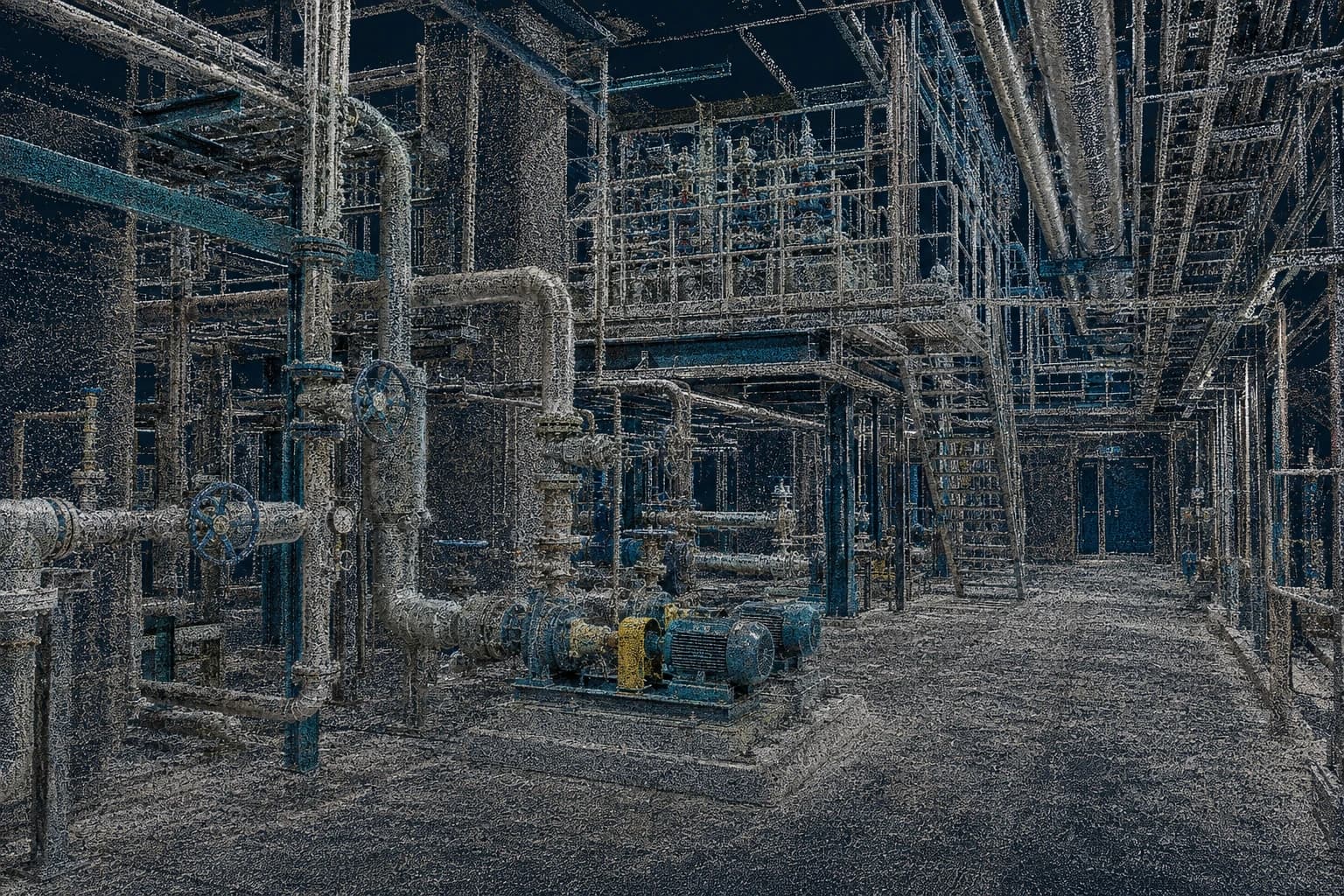

Хмара точок промислового обладнання та інженерних мереж
Демонстраційна візуалізація
DATA

DATA — просторові дані

  • Зареєстрована хмара точок фіксує доступну видиму геометрію об’єкта.
  • Може бути очищена, сегментована або підготовлена для перегляду.
  • Доречна, коли проєктна команда сама працює зі просторовими даними.
  • Формат, система координат та структура погоджуються до початку робіт.

DATA — це не «сирий» результат: після реєстрації та перевірки хмара готова до використання.

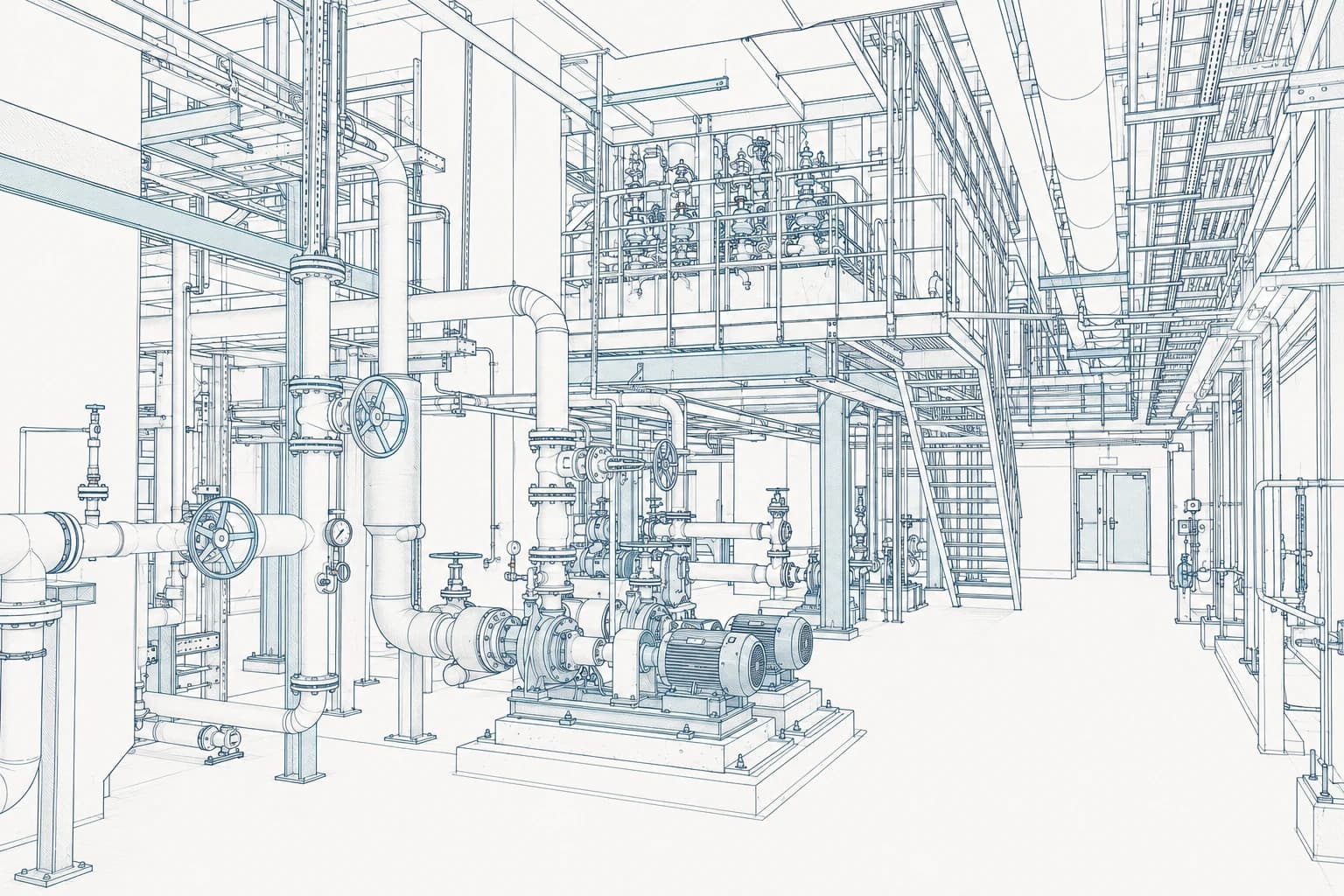

Технічне CAD-представлення промислового обладнання та трубопроводів
Демонстраційна візуалізація
CAD

CAD — креслення та геометрія

  • Погоджені плани, фасади, розрізи, схеми або 3D-геометрія.
  • Готується за перевіреними даними сканування відповідно до технічного завдання.
  • Зручна, коли потрібна читабельна проєктна основа без повної структури BIM.
  • Не є автоматичним продовженням у вигляді інформаційної моделі.

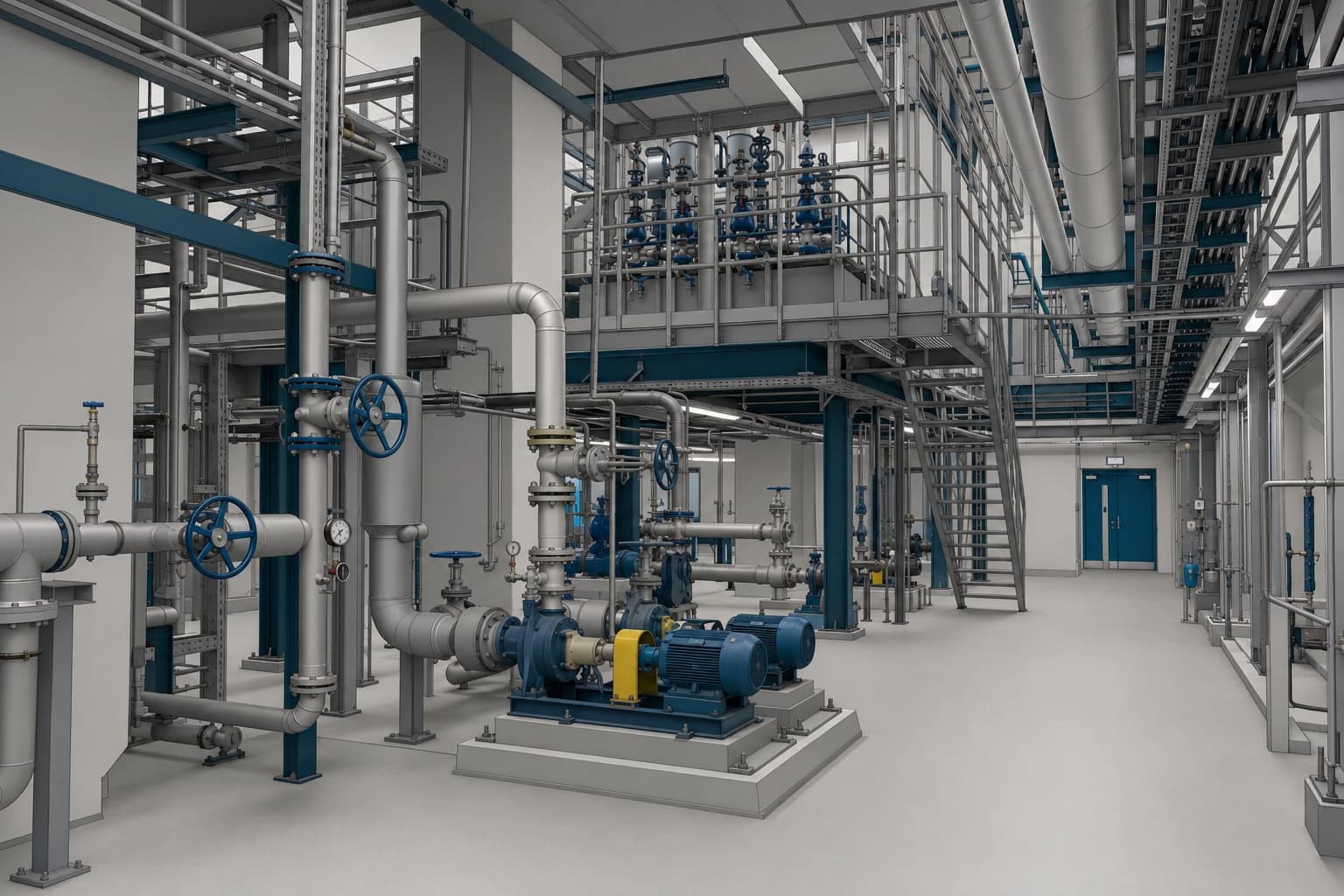

Координована BIM-модель обладнання, конструкцій та інженерних мереж
Демонстраційна візуалізація
BIM

BIM — інформаційна модель

  • Структурована модель із погодженим складом елементів і деталізацією.
  • Атрибути додаються лише тоді, коли це потрібно для задачі.
  • Рівень деталізації та склад моделі визначаються призначенням.
  • Не відтворює автоматично приховані або недоступні елементи.

Порівняння

Що обрати для вашої задачі

Коротке порівняння за чотирма критеріями, які впливають на вибір рівня результату.

Що містить

DATA
Просторові точки, об’єднані в погоджену хмару.
CAD
Плани, фасади, розрізи, схеми або 3D-геометрія.
BIM
Структурована модель елементів із погодженими атрибутами.

Коли доречно

DATA
Команда сама опрацьовує хмару точок.
CAD
Потрібна читабельна проєктна основа.
BIM
Потрібна інформаційна модель для координації або ведення проєкту.

Як використовують

DATA
Вимірювання, перегляд, підоснова для CAD/BIM.
CAD
Проєктування, компонування, узгодження рішень.
BIM
Координація розділів, перевірка нових рішень, експлуатація.

Що погоджувати

DATA
Зони, система координат, формат, сегментація.
CAD
Склад креслень, масштаб, допуски, формат файлів.
BIM
Склад елементів, рівень деталізації, атрибути, правила моделювання.

Як обрати

Від задачі до рівня результату

  1. Потрібно зберегти й перевірити просторову геометрію — обирайте DATA.
  2. Потрібні плани, розрізи або редагована геометрія — обирайте CAD.
  3. Потрібна структурована модель для координації або проєктування — обирайте BIM.
  4. Потрібно кілька рівнів — погодьте склад комбінованого результату до початку робіт.

Вища складність — не автоматично кращий вибір. Правильний результат — той, який підтримує реальну задачу замовника.

Що погодити

Щоб результат був придатний до роботи

  • мета використання результату;
  • зони, що підлягають зніманню;
  • система координат;
  • робочі формати файлів;
  • склад креслень або моделі;
  • потрібна деталізація;
  • правила найменування та структурування;
  • порядок перевірки та передавання.
