3D-сканування промислових об’єктів

Фіксуємо доступну геометрію цехів, обладнання, конструкцій та інженерних мереж. За погодженим технічним завданням готуємо хмару точок, CAD-креслення або BIM-модель для проєктування, монтажу й реконструкції.

Реальний промисловий об’єкт: демонстраційна візуалізація
Демонстраційна візуалізація

Коли потрібен цей результат

Коли потрібне промислове 3D-сканування

01

Креслення не відповідають фактичному стану

Після ремонтів і перенесення мереж документація часто не показує реальне розташування конструкцій, проходів та обладнання.

Проєктна команда отримує актуальну вимірювальну основу й менше залежить від припущень у вихідних кресленнях.

02

Потрібно встановити або замінити обладнання

Для монтажу потрібно знати габарити зони, доступні проходи, сусідні комунікації, опори та можливі перетини.

Фактична геометрія допомагає перевірити компонування та монтажні зони до початку робіт на об’єкті.

03

Складна геометрія та щільні інженерні мережі

Ручними обмірами складно повно описати трубопроводи, естакади, ферми, технологічні вузли та просторові зв’язки між ними.

Команда працює з єдиним просторовим контекстом і може перевіряти розміри та взаємне положення доступних елементів.

04

Реконструкція без надійної вимірювальної основи

Коли актуальних обмірів немає, нові рішення доводиться прив’язувати до неповних планів або окремих контрольних розмірів.

Сканування формує погоджену основу для перепланування, підсилення конструкцій і координації суміжних розділів.

Об’єкти та межі

Що саме ми скануємо

Сканування охоплює видимі й доступні поверхні в погоджених межах. Метод, щільність позицій і потребу в координуванні визначаємо за інженерною задачею.

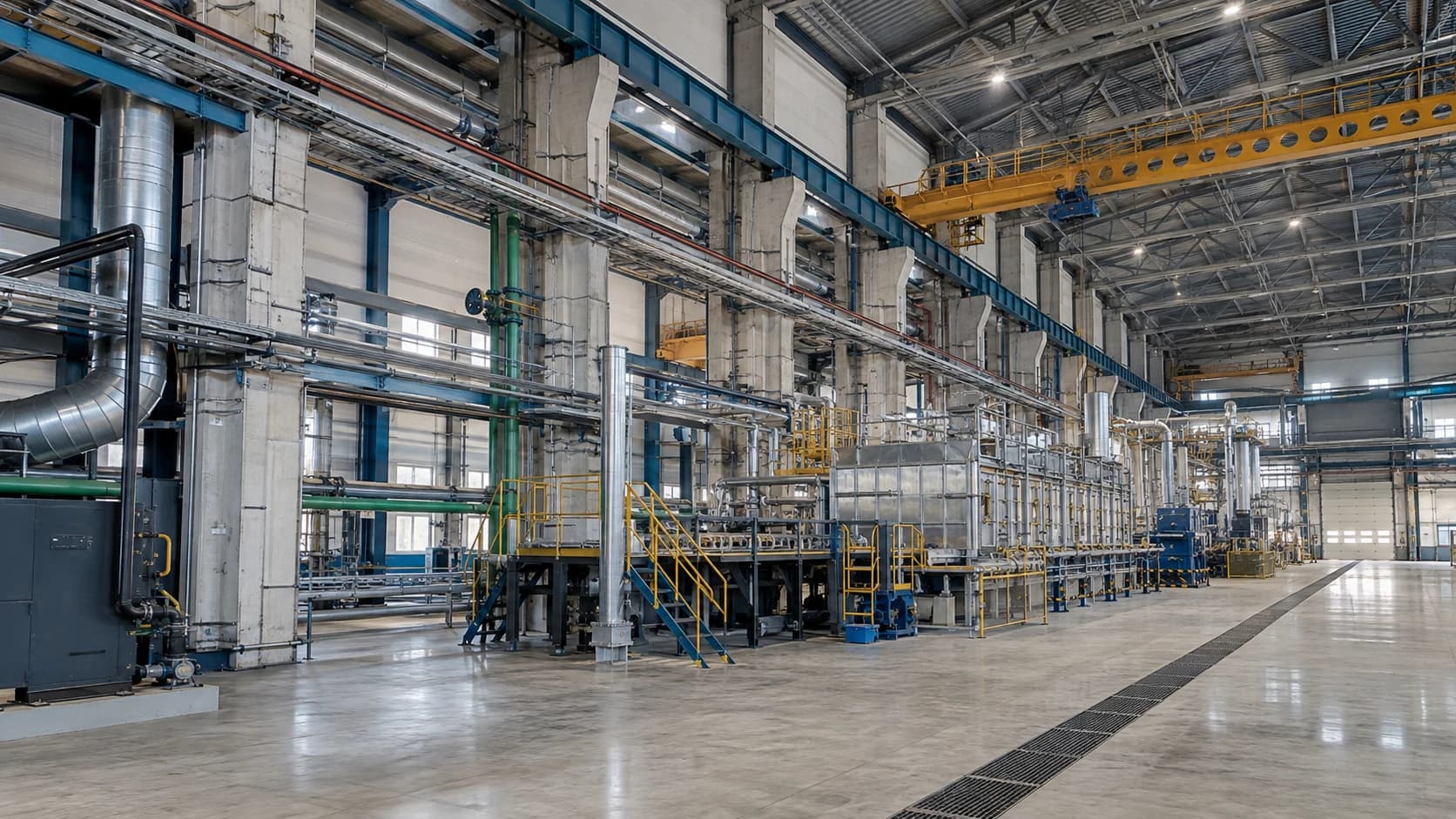

Виробничий цех із обладнанням, конструкціями та інженерними мережами
Демонстраційна візуалізація

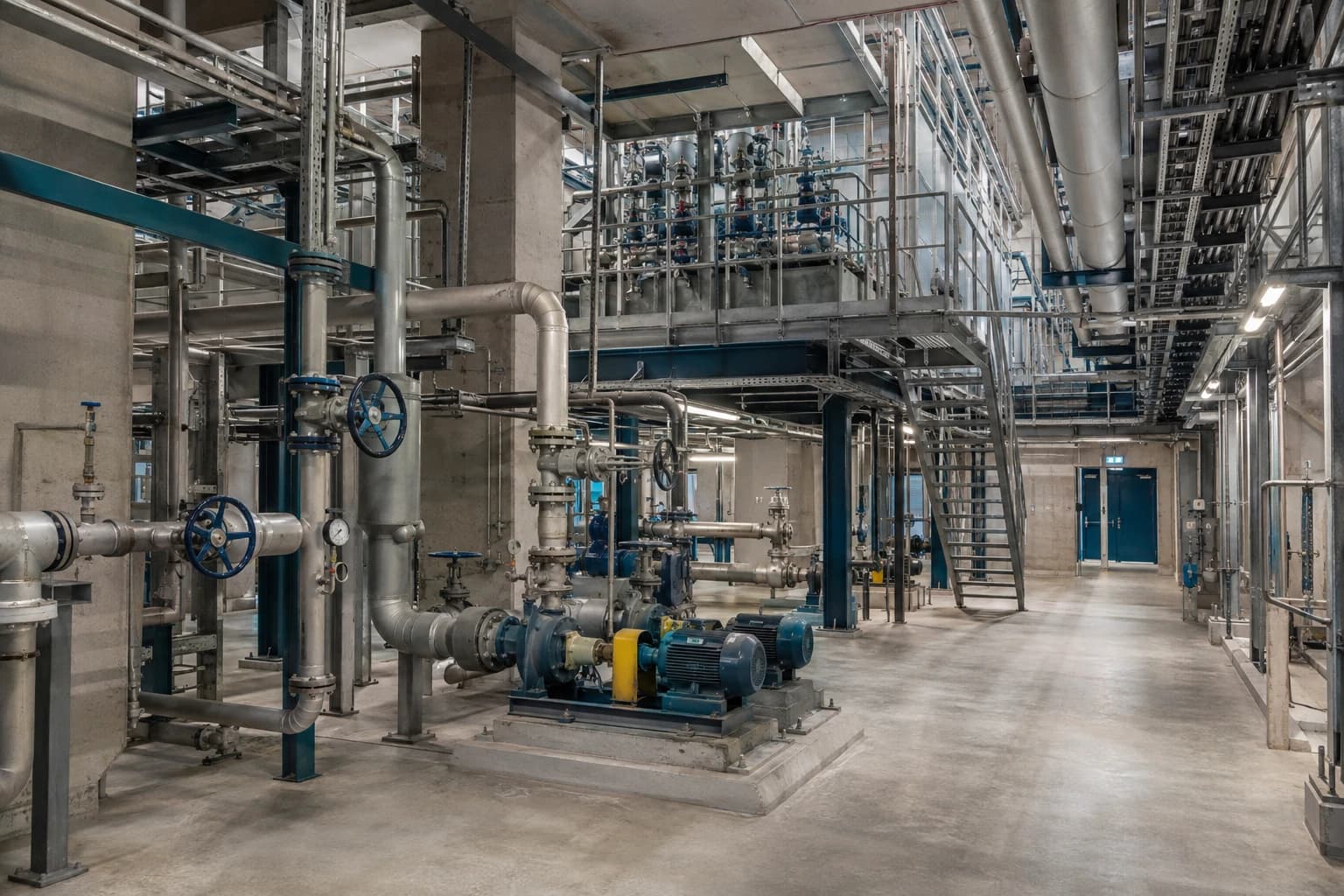

Промислове обладнання, трубопроводи, насоси та кабельні траси в технічній зоні
Демонстраційна візуалізація
01

Виробничі цехи та приміщення

Фіксуємо конфігурацію простору, колони, перекриття, проходи, прорізи та доступні зони навколо обладнання.

02

Технологічне обладнання і виробничі лінії

Знімаємо зовнішню доступну геометрію машин, агрегатів, конвеєрів, опор і взаємне положення елементів лінії.

03

Трубопроводи та інженерні мережі

Фіксуємо видимі траси, відводи, вузли, підвіси та перетини, потрібні для координації нових рішень.

04

Металеві й залізобетонні конструкції

Отримуємо просторове положення колон, балок, ферм, плит, сходів та інших доступних конструктивних елементів.

05

Фасади, покрівлі та зовнішні елементи

Збираємо геометрію зовнішніх площин, прорізів, виступів, покрівель і примикань у межах безпечного доступу та видимості.

06

Окремі зони для змін

Скануємо локальну ділянку для реконструкції, монтажу або демонтажу, якщо повна фіксація об’єкта не потрібна.

Остаточні межі, склад об’єктів і рівень опрацювання погоджуємо окремо для кожної задачі.

Для кого

Для кого ця послуга

01

Головні інженери та технічні директори

Планують модернізацію, заміну лінії або реконструкцію діючого виробництва.

Сканування прибирає невизначеність щодо фактичних габаритів, проходів, конструкцій і сусідніх комунікацій.

Результат використовують для постановки задачі проєктувальникам та перевірки варіантів розміщення.

02

Проєктні та BIM-команди

Проєктують нові рішення в існуючому промисловому середовищі.

Актуальна просторова основа зменшує залежність від неповних обмірів і застарілих планів.

Дані підключають до проєктного ПЗ, готують креслення або моделюють погоджений склад елементів.

03

Інтегратори промислового обладнання

Компонують нову машину, ділянку лінії, трубопровід або сервісну зону.

Сканування уточнює простір для обладнання, монтажні проходи й оточення, яке може впливати на інтеграцію.

Результат застосовують для компонування, перевірки перетинів і підготовки монтажних рішень.

04

Власники, забудовники та генеральні підрядники

Організовують реконструкцію, перепланування або підготовку об’єкта до будівельних робіт.

Єдина вимірювальна база уточнює межі робіт і фактичний стан доступних конструкцій та приміщень.

Матеріали передають зовнішнім проєктувальникам, підрядникам і командам координації.

Порядок роботи

Як проходить робота

  1. 01

    Узгодження задачі

    Визначаємо мету, межі знімання, потрібний результат, формат передавання та критерії приймання.

  2. 02

    Планування знімання

    Уточнюємо доступ, режим роботи, вимоги безпеки, видимість зон, систему координат і контрольні точки, якщо вони потрібні.

  3. 03

    Сканування на об’єкті

    Збираємо просторові дані з запланованих позицій і контролюємо покриття доступних поверхонь у погоджених межах.

  4. 04

    Реєстрація та перевірка даних

    Об’єднуємо окремі скани в спільну хмару точок, перевіряємо узгодженість, повноту та координування.

  5. 05

    Підготовка погодженого результату

    Очищаємо й структуруємо дані або готуємо CAD/BIM у складі, деталізації та форматі, визначених технічним завданням.

До першої розмови

Що допоможе підготовити пропозицію

Для першої оцінки достатньо матеріалів, які вже є. Вони допомагають зрозуміти межі, доступ і потрібний рівень опрацювання.

Готувати ідеальне технічне завдання до першої розмови не потрібно: склад робіт можна уточнити разом.

  • 01мета сканування й рішення, для якого потрібні дані;
  • 02зони, межі та орієнтовний масштаб об’єкта;
  • 03наявні плани, креслення або моделі;
  • 04фотографії чи коротке відео доступних зон;
  • 05очікуваний результат: DATA, CAD, BIM або інший погоджений склад;
  • 06потрібний формат для робочого програмного забезпечення;
  • 07система координат або опорні точки, якщо це має значення для задачі;
  • 08обмеження доступу, режим роботи та вимоги безпеки;
  • 09бажане вікно польових робіт і пріоритети графіка.

Результат

Що отримує замовник

Склад результату погоджуємо до початку робіт відповідно до задачі. Не кожен проєкт автоматично включає всі три рівні.

Хмара точок промислового обладнання та інженерних мереж
Демонстраційна візуалізація
DATA

Просторові дані

DATA — зареєстрована хмара точок: набір просторових точок, об’єднаних у спільній погодженій системі координат.

Може містити
Може містити очищену або сегментовану хмару, окремі зони та матеріали для перегляду. Формат визначаємо за сумісністю з ПЗ замовника.
Використання
Для вимірювань, перевірки простору, підключення як підоснови та подальшого CAD/BIM-опрацювання.
Коли обирають
Обирають, коли команда замовника самостійно працює з хмарою точок або ще не потребує готових креслень чи моделі.
Технічне CAD-представлення промислового обладнання та трубопроводів
Демонстраційна візуалізація
CAD

Креслення та геометрія

CAD — погоджені двовимірні креслення або тривимірна геометрична модель, підготовлені за даними сканування.

Може містити
Може включати плани, фасади, розрізи, схеми або 3D-геометрію у визначеному складі, масштабі й форматі.
Використання
Для проєктування, компонування обладнання, підготовки обмірної документації та монтажних рішень.
Коли обирають
Обирають, коли потрібна читабельна проєктна основа без повної інформаційної структури BIM.
Координована BIM-модель обладнання, конструкцій та інженерних мереж
Демонстраційна візуалізація
BIM

Інформаційна модель

BIM — структурована інформаційна модель із погодженим складом геометрії, елементів, атрибутів і координат.

Може містити
Може охоплювати конструкції, обладнання або мережі з визначеною деталізацією та правилами моделювання.
Використання
Для координації розділів, перевірки нових рішень, реконструкції та подальшого ведення проєктної моделі.
Коли обирають
Обирають, коли проєктна або експлуатаційна команда працює в BIM-процесі й заздалегідь визначила вимоги до моделі.

Демонстраційний сценарій

Підготовка виробничої зони до модернізації

Гіпотетичний приклад показує логіку роботи з об’єктом. Це не виконаний проєкт SCANBASE і не матеріали замовника.

  1. 01

    Існуюча промислова зона

    Команда визначає межі змін, доступні ділянки, наявне обладнання, конструкції та мережі, важливі для модернізації.

    Уточнюємо, що саме потрібно зафіксувати й у якому контексті.

  2. 02

    Сканування та перевірка хмари точок

    Заплановані позиції об’єднують у спільні дані й перевіряють покриття погоджених зон та узгодженість реєстрації.

    Переводимо припущення щодо доступної геометрії та просторових зв’язків у вимірювані дані.

  3. 03

    CAD- або BIM-основа для модернізації

    За технічним завданням готують креслення або модель визначеного складу для компонування нових рішень.

    Визначаємо цифрову основу, на яку спиратиметься проєктна команда.

Демонстраційна візуалізація промислового цеху з переходом від реального вигляду до хмари точок
Демонстраційна візуалізація

Інженерні рішення

Як використовують результат

01

Розміщення або заміна обладнання

Перевіряють габарити, положення опор, сервісні зони, маршрути переміщення й оточення майбутньої установки.

02

Реконструкція та перепланування

Прив’язують нові архітектурні, конструктивні й технологічні рішення до фактичної геометрії об’єкта.

03

Перевірка розмірів і проходів

Уточнюють відстані, висоти, монтажні отвори, доступні коридори та зони для виконання робіт.

04

Координація інженерних систем

Зіставляють нові траси з видимими трубопроводами, кабельними системами, конструкціями та обладнанням.

05

Підготовка обмірних креслень

Формують погоджені плани, фасади, розрізи або схеми для подальшої проєктної роботи.

06

Створення або оновлення BIM-моделі

Моделюють визначені елементи фактичного стану або оновлюють наявну інформаційну модель.

07

Планування будівельних і демонтажних робіт

Уточнюють межі втручання, послідовність операцій та просторові обмеження до виходу виконавців на майданчик.

Точність

Точність визначає задача

Потрібну точність визначає інженерна задача й кінцевий результат, а не одна універсальна характеристика приладу. До робіт погоджуємо методику контролю та умови, за яких збираються дані.

  • задача замовника й потрібні допуски кінцевого результату;
  • обрана методика та конфігурація знімання;
  • видимість поверхонь і наявність перекритих зон;
  • відстані до поверхонь і розташування сканувальних позицій;
  • матеріали, колір, прозорість і відбивна здатність поверхонь;
  • рух обладнання, людей, транспорту та вібрації;
  • координатний контроль і якість опорної основи;
  • реєстрація окремих сканів у спільну систему;
  • тип, деталізація та правила приймання фінального результату.

Універсальне числове значення без об’єкта, методики й технічного завдання не описує точність готової хмари, креслень або моделі.

Оцінка

Що впливає на вартість і строки

Вартість і календарний план залежать як від польових умов, так і від обсягу подальшого опрацювання. Оцінку готуємо після уточнення таких факторів:

  • 01розмір об’єкта та межі знімання;
  • 02складність геометрії;
  • 03щільність обладнання й інженерних мереж;
  • 04умови доступу, безпеки та режим роботи;
  • 05кількість окремих зон і потрібне покриття;
  • 06вимоги до системи координат і контрольних точок;
  • 07потрібний рівень деталізації;
  • 08обсяг DATA-, CAD- або BIM-опрацювання;
  • 09погоджені формати передавання.

FAQ

Питання, що часто задають

Що потрібно для попередньої оцінки?

Надішліть мету сканування, приблизні межі або зони, фотографії та наявні плани. Також корисно вказати очікуваний результат і робочий формат. Якщо частини інформації немає, її можна уточнити під час першої розмови.

Чи можна сканувати під час роботи підприємства?

Іноді так. Рішення залежить від безпеки, доступу до зон, руху обладнання й транспорту, вібрацій та допустимих часових вікон. Перед виїздом погоджуємо маршрут, режим робіт і ділянки, які потребують окремих умов.

Як визначається точність результату?

Спочатку визначаємо, яке рішення прийматимуть за даними та який результат потрібен. Після цього узгоджуємо методику, координатний контроль, розташування позицій, перевірку реєстрації й правила приймання. Одна цифра без цих умов не описує готовий результат.

Чи можна використати наявні плани або координати?

Так. Плани допомагають визначити межі й підготувати знімання, а підтверджені координати або опорні точки можуть бути використані для координування. Перед роботою уточнюємо походження матеріалів, систему координат і потрібну узгодженість із новими даними.

Як вибрати між DATA, CAD і BIM?

DATA обирають для роботи безпосередньо з хмарою точок. CAD потрібен, коли команда очікує креслення або геометричну модель. BIM доречний для структурованої інформаційної моделі з погодженим складом елементів. Вибір залежить від задачі та ПЗ команди.

Чи можна відсканувати лише частину об’єкта?

Так. Можна погодити окремий цех, ділянку мережі, технологічний вузол, фасад або монтажну зону. Межі варто визначати з урахуванням потрібного контексту, щоб охопити місце змін і важливе оточення.

Що впливає на строки?

На графік впливають масштаб і кількість зон, доступ, щільність обладнання, потрібне координування, режим роботи об’єкта та обсяг опрацювання після знімання. Окремо враховуємо склад креслень або моделі й формати передавання.

Чи зможе зовнішня проєктна команда використати результат?

Так, якщо до початку робіт погодити сумісний формат, систему координат, склад даних і правила передавання. За потреби до узгодження залучають проєктувальника або BIM-команду, яка безпосередньо працюватиме з матеріалами.

Обговорити об’єкт

Для першої розмови не потрібне повне технічне завдання. Надішліть доступні матеріали, а межі, методику та склад результату уточнимо разом.

  • фотографії об’єкта;
  • наявні плани;
  • приблизну зону сканування;
  • потрібний результат.
Обговорити об’єкт
