Перед закриттям конструкцій і мереж
Зафіксувати прокладені трубопроводи, кабельні траси, закладні та інші доступні елементи до оздоблення або монтажу наступних шарів.
Фактичний стан будівництва
Виконавче сканування та контроль
Фіксуємо положення конструкцій, отворів, обладнання та видимих інженерних систем на визначеному етапі. За завданням зіставляємо дані з проєктом або попереднім станом і готуємо матеріали для рішення.
Контрольні задачі
Коли потрібен контроль
Після монтажу відповідального етапу
Перевірити фактичне положення конструкцій, обладнання, отворів або інженерних систем до переходу до наступних робіт.

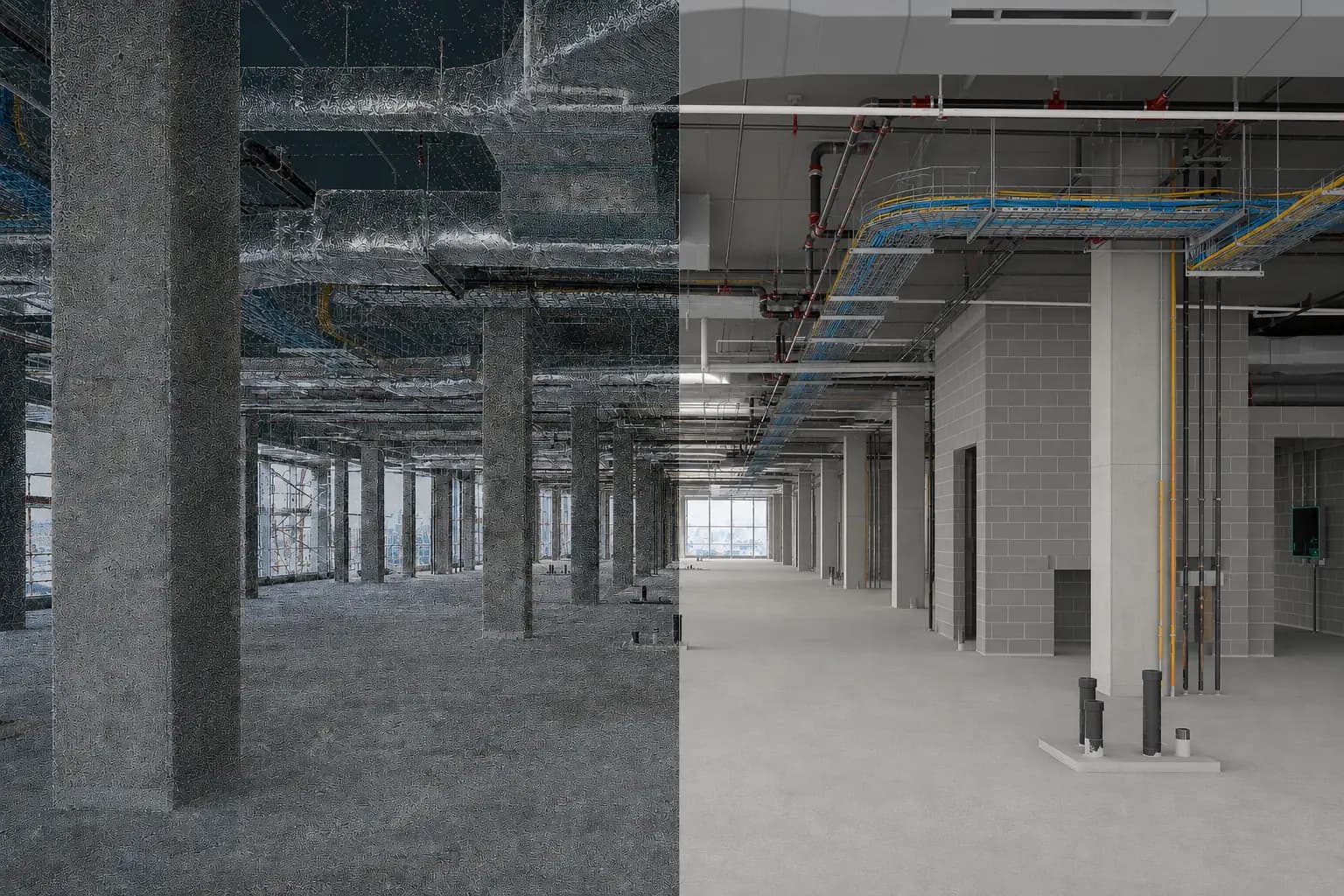

Коли потрібно порівняти факт із проєктом
Зіставити хмару точок із погодженою моделлю чи кресленнями та визначити зони, що потребують додаткової інженерної перевірки.
Для контролю змін у часі
Повторно фіксувати однакові зони, щоб документувати етапи, порівнювати стани та координувати учасників будівництва.
Для перевірки монтажної готовності
Оцінити доступний простір, прив’язки, отвори й опори перед виготовленням або встановленням наступних елементів.
Для визначення площ і об’ємів
Отримати цифрову поверхню насипу, виїмки або іншої погодженої зони для розрахунку за визначеною методикою та базовою поверхнею.
Зони контролю
Що можна контролювати
Склад знімання визначаємо за контрольним завданням. Сканування фіксує видиму й доступну геометрію; приховані елементи без попередньої фіксації не відновлюються автоматично.
Несучі конструкції, колони, балки, плити та стіни
Фіксація доступних елементів каркасу та огороджувальних конструкцій.
Отвори, закладні, гільзи, опори й монтажні зони
Просторове положення деталей, важливих для наступних етапів монтажу.
Змонтоване обладнання та його просторові прив’язки
Перевірка положення агрегатів, опор і суміжного простору.
Доступні трубопроводи, повітроводи й кабельні траси
Фіксація видимих інженерних систем до їх закриття.
Фасадні та огороджувальні конструкції
Контроль зовнішніх площин, прорізів і примикань у доступних зонах.
Окремі поверхи, приміщення або технологічні зони
Локальне знімання визначених ділянок за контрольним завданням.
Насипи, виїмки та відкриті поверхні
Цифрова фіксація рельєфу для погоджених розрахунків об’єму.
Однакові зони на кількох етапах будівництва
Повторна фіксація за погодженими межами для зіставлення в часі.
Остаточний перелік поверхонь, зон і потрібний контекст погоджуємо окремо для кожної контрольної задачі.
Учасники проєкту
Для кого ця послуга
Генеральні підрядники
Документування виконаних етапів і координація субпідрядників.
Фіксація фактичного стану допомагає готувати просторову основу для наступних робіт.
Матеріали використовують для узгодження меж, етапів і передачі даних між командами.
Замовники та девелопери
Незалежна фіксація фактичного стану об’єкта.
Отримання зрозумілих просторових матеріалів перед ухваленням технічних рішень.
Дані допомагають контролювати хід робіт і готувати запити до проєктної команди.
Технічний нагляд
Додаткове джерело вимірюваних просторових даних.
SCANBASE не підміняє функції технічного нагляду або приймання робіт, але може надати об’єктивні геометричні дані.
Матеріали використовують як частину комплекту даних для перевірки зон.
Проєктні й BIM-команди
Зіставлення проєктних рішень із доступною фактичною геометрією.
Порівняння хмари точок із погодженою моделлю або кресленнями для координації змін.
Результат застосовують для уточнення проєкту та коригування рішень.
Монтажні організації
Перевірка прив’язок, доступного простору, отворів і опор.
Перевірка умов перед наступним етапом монтажу зменшує ризик колізій на майданчику.
Дані допомагають готувати монтажні рішення та узгоджувати черговість робіт.
Власники та експлуатаційні служби
Створення цифрового архіву доступних конструкцій і мереж.
Фіксація стану доступних елементів до їх закриття або оздоблення.
Архів використовують для подальшого обслуговування, ремонтів та реконструкції.
Організація
Як проходить робота
- 01
Узгодження контрольної задачі
Визначаємо, який етап і які елементи потрібно зафіксувати, з чим порівнювати та яке рішення має підтримати результат.
- 02
Перевірка вихідних даних
Аналізуємо моделі, креслення, систему координат, контрольні вимоги та доступність зон. Фіксуємо, які дані є основою порівняння.
- 03
Сканування визначених зон
Збираємо просторові дані з потрібних позицій, враховуючи видимість, безпечний доступ і подальшу реєстрацію сканів.
- 04
Реєстрація та контроль якості
Об’єднуємо скани, перевіряємо покриття й погоджене координування, відокремлюємо можливі зони недостатньої видимості.
- 05
Порівняння та підготовка результату
За завданням зіставляємо факт із погодженою основою та передаємо хмару точок, візуалізації, перерізи, відомості або інші узгоджені матеріали.
Підготовка
Що надати для пропозиції
Для першої оцінки достатньо описати контрольну задачу й надіслати доступну основу. Відсутність моделі не заважає окремо зафіксувати фактичний стан.
Якщо проєктні дані ще не готові, можна окремо погодити лише фіксацію фактичного стану без автоматичного висновку про відповідність.
- 01адреса та короткий опис об’єкта;
- 02етап будівництва й перелік контрольованих зон;
- 03актуальні креслення або модель для порівняння;
- 04система координат і наявні контрольні точки;
- 05погоджені допуски або критерії оцінювання, якщо потрібне порівняння;
- 06потрібний склад і формат результату;
- 07графік доступу, обмеження й правила безпеки;
- 08бажана дата фіксації та залежні наступні роботи;
- 09для об’ємів — межі розрахунку, базова поверхня й погоджена методика.
Результат
Що отримує замовник
Склад результату погоджуємо до початку робіт відповідно до задачі. Не кожен проєкт автоматично включає всі три рівні.
DATA
Зафіксовані просторові дані
Зареєстрована хмара точок погодженої зони у визначеній системі координат, із зафіксованими межами та датою знімання.
- Може містити
- Може містити підготовлені зони перегляду, сегментацію або матеріали для подальшої роботи команди замовника.
- Використання
- Використовують для вимірювань, перегляду стану, підготовки звітів або подальшого опрацювання.
- Коли обирають
- Обирають, коли команда замовника працює з хмарою точок або потребує лише фактичної геометрії.
COMPARE
Порівняння факту з основою
Візуальне або геометричне зіставлення хмари точок із погодженою моделлю, кресленням чи попереднім станом.
- Може містити
- Може містити накладання, перерізи, карти відмінностей або перелік зон для додаткового розгляду. Метод і критерії погоджуються заздалегідь.
- Використання
- Допомагає визначити зони, які потребують додаткової інженерної перевірки або коригування.
- Коли обирають
- Обирають, коли є актуальна проєктна основа та погоджені критерії оцінювання.
CONTROL
Контрольні матеріали
Погоджені креслення, перерізи, схеми, відомості або ілюстрації, необхідні конкретним учасникам проєкту.
- Може містити
- Можуть містити вибрані зони, розрізи, схеми або пояснювальні матеріали за погодженим методом.
- Використання
- Використовують для обговорення, документування стану та підготовки технічних рішень.
- Коли обирають
- Обирають, коли результат має бути представлений у вигляді креслень, схем або звітних матеріалів.

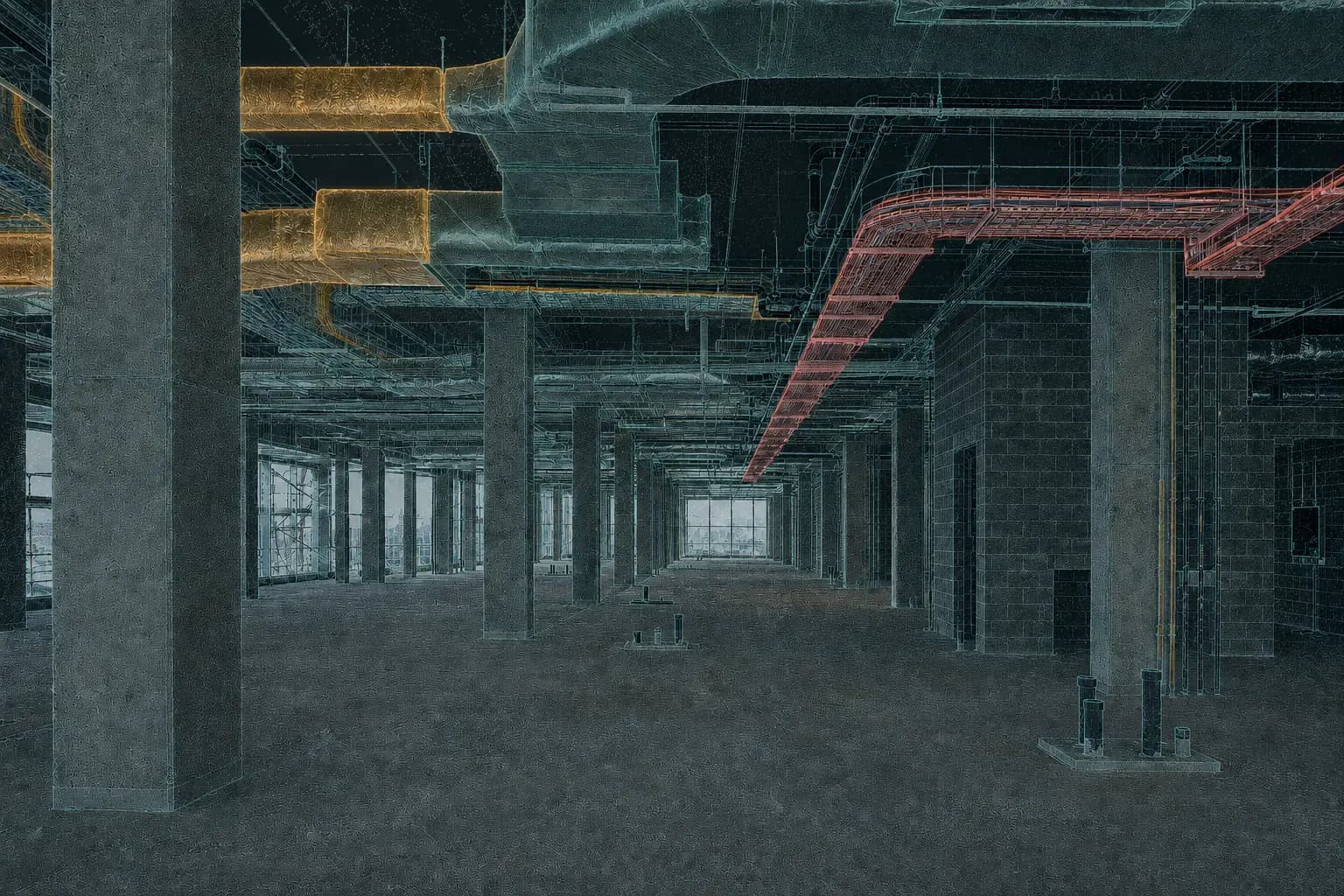

Демонстраційний сценарій
Контроль змонтованих інженерних систем до закриття стелі

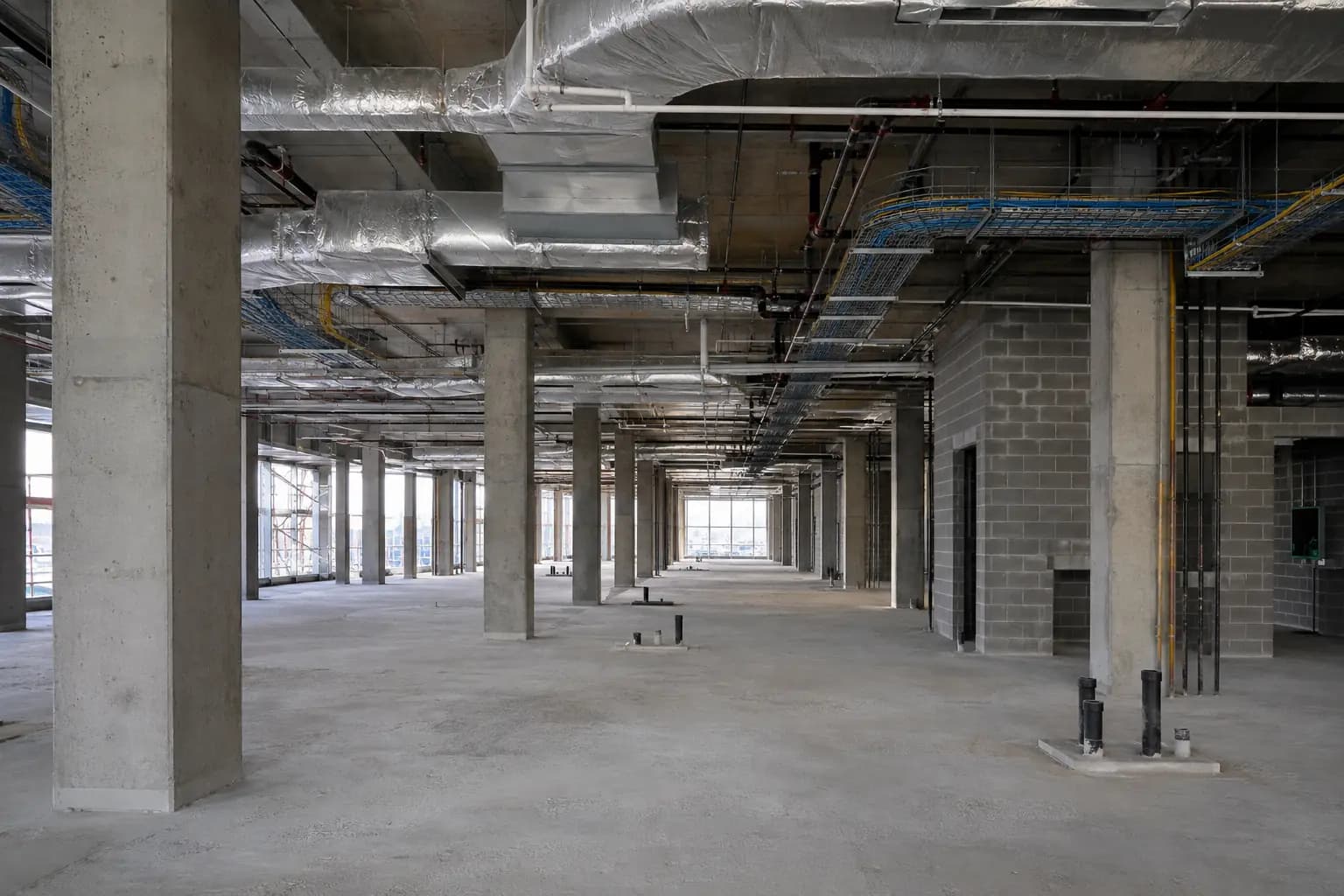

На будівельному майданчику завершено частину монтажу повітроводів, трубопроводів і кабельних трас. До початку оздоблення потрібно зафіксувати їхнє фактичне положення та зіставити доступну геометрію з погодженою моделлю.

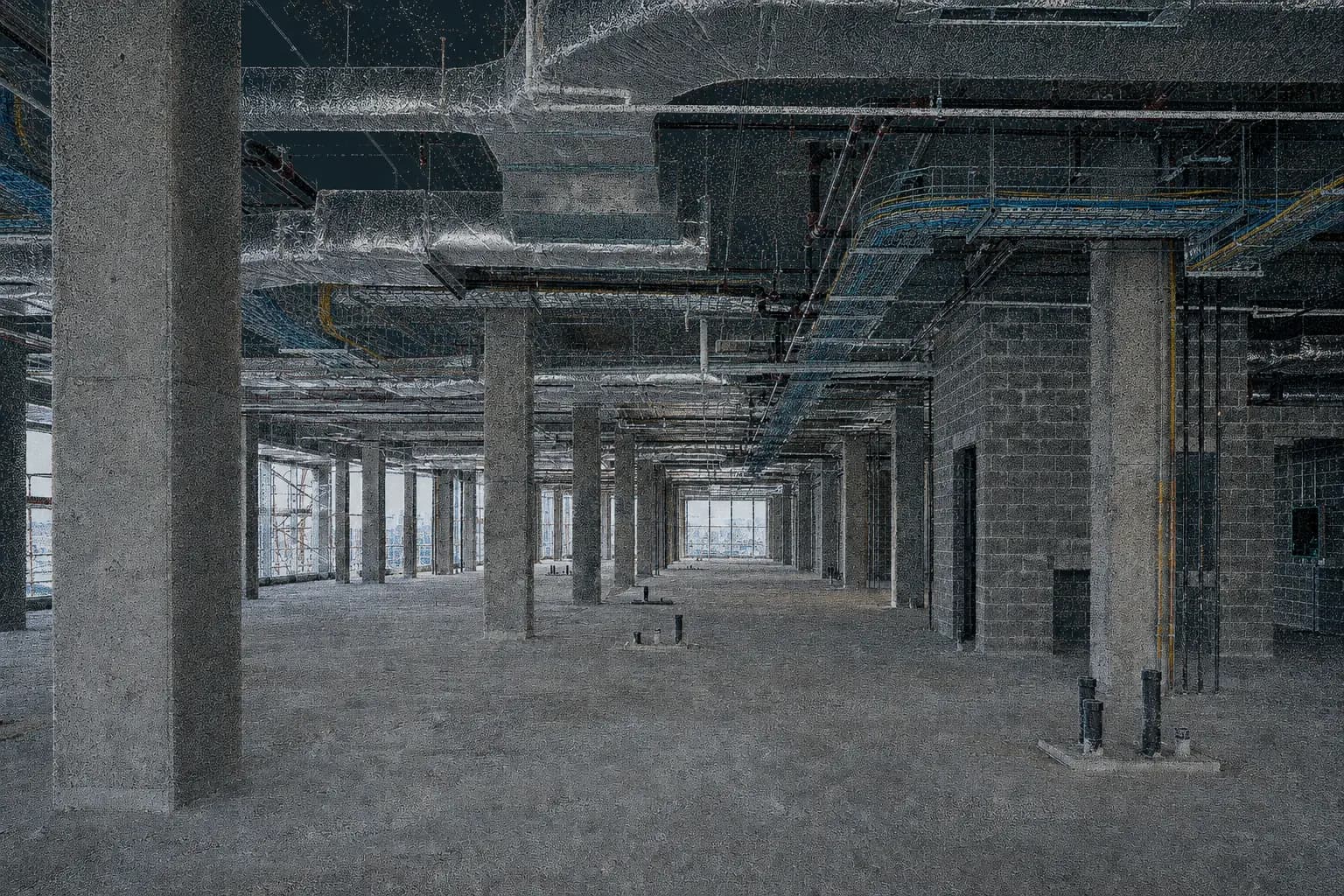

Сканування доступної зони фіксує конструкції та змонтовані системи на визначену дату.
Застосування
Як використовують результат
Перевірка монтажу перед закриттям
Контроль положення систем і конструкцій до монтажу оздоблювальних або захисних шарів.
Координація конструкцій, інженерних систем і обладнання
Єдина просторова основа для узгодження між проєктувальниками, монтажниками та технічним наглядом.
Уточнення отворів, закладних, опор і монтажних зон
Перевірка фактичного положення деталей, від яких залежить наступний етап робіт.
Документування доступних прихованих робіт
Фіксація елементів до їх закриття для подальшого архіву та експлуатаційної документації.
Порівняння однакової зони на різних етапах
Повторні знімання за погодженими межами дають можливість простежити зміни в часі.
Підготовка основи для коригування проєктного рішення
Фактична геометрія допомагає уточнити проєкт до продовження будівництва.
Формування цифрового архіву фактичного стану
Збереження просторових даних на момент знімання для майбутніх ремонтів і реконструкції.
Визначення погоджених площ або об’ємів відкритих поверхонь
Розрахунок насипів, виїмок або інших поверхонь за погодженою методикою.
Періодична фіксація
Один об’єкт — кілька зафіксованих станів
Для тривалого будівництва можна погодити повторне сканування однакових зон. Періодичність, контрольні точки й склад результатів визначаються до початку серії, щоб дані різних етапів можна було коректно зіставляти.
- Етап 01Базова фіксація
Початковий доступний стан визначеної зони.
- Етап 02Контроль після монтажу
Контроль конструкцій або інженерних систем.
- Етап 03Фіксація перед закриттям
Архів доступних елементів до наступних шарів.
- Етап 04Погоджений фінальний стан
Окрема фіксація завершеного контрольного етапу.

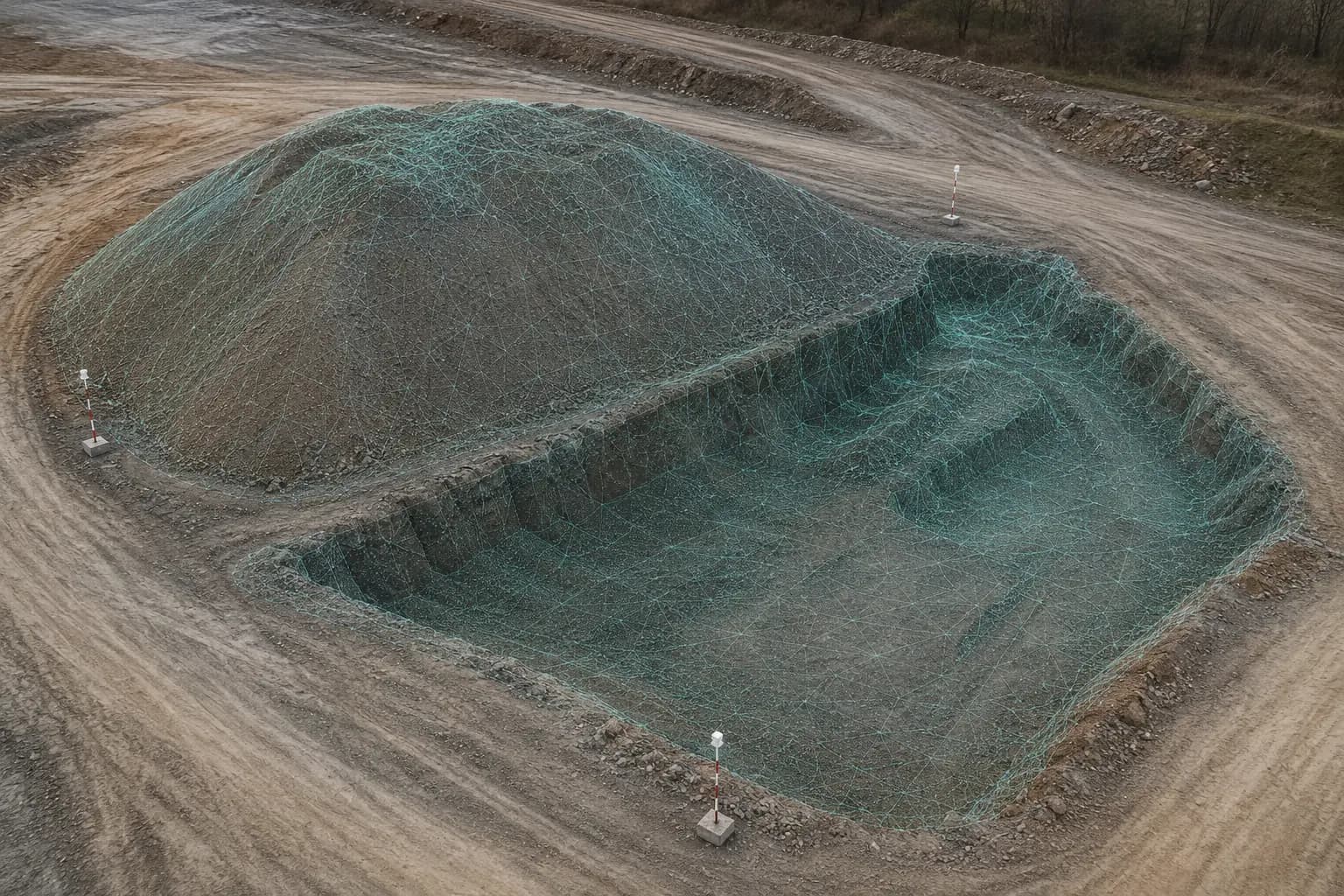

Поверхні та об’єми
Розрахунок за погодженою поверхнею
Для насипів, виїмок або інших відкритих поверхонь готуємо цифрову геометрію та виконуємо розрахунок відповідно до визначених меж, базової поверхні й методики. Без погодженої основи одна й та сама ділянка може давати різні результати.
- 01межі контрольованої ділянки;
- 02дата та стан поверхні;
- 03базова або попередня поверхня;
- 04система координат;
- 05наявність перекритих і недоступних зон;
- 06погоджений формат розрахунку.
Методика
Від чого залежить точність
Точність оцінюється щодо конкретного елемента, способу знімання, вихідної основи й потрібного контрольного результату.
- вимоги контрольного завдання;
- метод і конфігурація знімання;
- відстань до елементів та кути спостереження;
- доступність і видимість контрольованої геометрії;
- матеріали, блискучі або прозорі поверхні;
- контрольні точки та система координат;
- якість вихідної моделі або креслень;
- метод реєстрації та перевірки даних;
- спосіб подальшого порівняння й представлення результату.
Допустиме відхилення не визначається SCANBASE самостійно. Його задає проєктна, нормативна або контрольна документація замовника.
Оцінка
Від чого залежать вартість і строки
Оцінку готуємо після аналізу контрольної задачі та залежних робіт на майданчику.
- 01площа, кількість і розосередженість зон;
- 02складність і щільність геометрії;
- 03етап будівництва та доступність майданчика;
- 04потреба працювати у короткому технологічному вікні;
- 05система координат і контрольна мережа;
- 06наявність і якість проєктної основи;
- 07необхідність порівняння або повторного знімання;
- 08склад контрольних матеріалів;
- 09строки, у які результат потрібен наступній команді.
FAQ
Питання, що часто задають
Чим виконавче сканування відрізняється від звичайного 3D-сканування?
Виконавче сканування має конкретну контрольну задачу: зафіксувати визначений етап, елементи або зони й, за потреби, зіставити їх із погодженою основою. Звичайне сканування може виконуватися лише для отримання фактичної геометрії без порівняння з проєктом.
Чи показує сканування, що роботи виконано правильно?
Сканування надає вимірювані просторові дані. Висновок про відповідність залежить від проєктної основи, критеріїв, допусків і відповідальності уповноважених учасників. SCANBASE не підміняє приймання робіт, технічний або авторський нагляд.
Коли краще виконувати сканування прихованих робіт?
До закриття мереж, конструкцій або оздоблювальних шарів, коли потрібні елементи ще видимі й доступні. Дату варто погодити з графіком будівництва, щоб команда встигла виконати знімання без затримки наступного етапу.
Які дані потрібні для порівняння з проєктом?
Потрібна актуальна погоджена модель, креслення або інша контрольна основа, а також система координат і критерії оцінювання. Якщо цих даних немає, можна виконати фіксацію фактичного стану для подальшого використання без автоматичного порівняння.
Чи можна контролювати лише окремі елементи?
Так. Завдання може охоплювати окремий поверх, технічне приміщення, групу отворів, обладнання, мережі або іншу визначену зону. Межі важливо погодити до виїзду, щоб забезпечити потрібне покриття та результат.
Чи можна повторювати сканування на різних етапах?
Так. Для коректного зіставлення бажано заздалегідь погодити однакові межі, систему координат, контрольні точки й склад результату. Періодичність залежить від графіка та рішень, які команда має приймати між етапами.
Як визначаються об’єми насипів або виїмок?
Розрахунок виконується за цифровою поверхнею в погоджених межах відносно визначеної базової або попередньої поверхні. Методика, система координат і винятки мають бути визначені до розрахунку, оскільки вони безпосередньо впливають на результат.
Від чого залежать строки підготовки результату?
Від розміру й доступності зон, графіка робіт, потрібного координування, якості проєктних даних, необхідності порівняння та складу контрольних матеріалів. Строк визначається після аналізу задачі, а не гарантується однаково для всіх об’єктів.
Зафіксуємо стан до початку наступних робіт
Надішліть опис етапу, контрольовані зони, доступні креслення або модель і бажану дату знімання. Ми уточнимо достатній склад робіт і результат, який потрібен вашій команді.
- етап і межі знімання;
- доступна проєктна основа;
- система координат;
- потрібне рішення або формат результату.
