Скани мають працювати з проєктом
Хмару точок потрібно зіставити з кресленнями, моделлю або будівельною координатною системою.
Єдина координатна основа
Геодезична прив’язка
Поєднуємо дані 3D-сканування, наземних вимірювань і аерознімання у визначеній системі координат. Використовуємо надані або вимірюємо робочі контрольні точки, перевіряємо вихідну основу та готуємо набори, які можна зіставляти між зонами й етапами.
Координатні задачі
Коли потрібна прив’язка
Об’єкт складається з кількох зон
Окремі знімання потрібно об’єднати без довільного зміщення між корпусами, поверхами або майданчиками.
Плануються повторні фіксації
Стан різних дат потрібно порівнювати на стабільній просторовій основі.
Поєднуються різні методи
Лазерне сканування, GNSS, тахеометричні вимірювання або аерознімання мають працювати разом.
Потрібна зовнішня й внутрішня координація
Дані фасаду, території та приміщень потрібно передати в узгоджених координатах.
Є сторонні вихідні дані
Потрібно перевірити систему, масштаб, одиниці та можливість коректної трансформації.
Набори даних
Що можна координувати
Склад визначається задачею. Не кожен проєкт потребує однакового методу або однакової кількості контрольних точок.
Хмари точок будівель і промислових об’єктів
Розміщуємо зареєстровані скани у визначеній локальній, проєктній або геодезичній системі координат.
Фасади, інтер’єри та зовнішня територія
Пов’язуємо внутрішні й зовнішні зони через контрольні елементи, доступні для обраної методики.
Аерофотограмметричні дані
Координуємо матеріали аерознімання з наземними вимірюваннями, коли вони мають працювати в одній основі.
Окремі корпуси, поверхи й технологічні зони
Зберігаємо взаємне положення рознесених частин об’єкта без довільного суміщення за видимою геометрією.
Повторні знімання одного об’єкта
Відтворювана контрольна схема дає змогу коректно зіставляти визначені зони на різних етапах.
CAD/BIM-основа та виміряні дані
Перевіряємо одиниці, базові точки й орієнтацію перед поєднанням моделі з результатами знімання.
Цифрові поверхні й топографічні матеріали
Приводимо поверхні, контури та профілі до системи, визначеної для проєктування або розрахунку.
Робочі точки для наступних етапів
Фіксуємо призначення та умови використання контрольних елементів у межах конкретного завдання.
Робочі контрольні точки в межах послуги не є автоматично пунктами державної геодезичної мережі або офіційною державною документацією.
Учасники
Для кого ця послуга
Проєктні та BIM-команди
Для коректного розміщення фактичних даних у проєктній основі.
Генеральні підрядники
Для зв’язку етапів, зон і матеріалів різних виконавців.
Промислові підприємства
Для єдиного координування корпусів, мереж і обладнання.
Геодезичні партнери
Для доповнення наявної основи даними сканування.
Інтегратори обладнання
Для прив’язок монтажних зон і суміжної геометрії.
Власники об’єктів
Для впорядкованого цифрового архіву станів і наборів даних.
Метод
Як проходить робота
- 01
Уточнюємо задачу
Визначаємо систему координат, набори даних, межі й потрібне застосування.
- 02
Аналізуємо основу
Перевіряємо відомі пункти, проєктні координати, одиниці та доступні матеріали.
- 03
Плануємо контроль
Обираємо RTK, PPK, тахеометричні або комбіновані вимірювання відповідно до умов.
- 04
Виконуємо польові роботи
Закріплюємо або вимірюємо контрольні точки й фіксуємо їхній зв’язок із зонами знімання.
- 05
Трансформуємо й перевіряємо
Координуємо дані, виконуємо незалежні перевірки та документуємо застосовану основу.
Підготовка
Що надати
Для першої оцінки достатньо описати систему, зони та дані, які потрібно поєднати.
Якщо вихідна система або пункти не підтверджені, спочатку визначаємо придатну основу.
- 01потрібну систему координат і одиниці;
- 02відомі пункти або проєктну геодезичну основу;
- 03межі об’єкта й перелік наборів даних;
- 04наявні хмари точок, креслення або моделі;
- 05вимоги до взаємного зіставлення;
- 06потрібний формат результату;
- 07умови доступу та видимості неба;
- 08графік польових і суміжних робіт.
Результат
Що отримує замовник
Склад результату погоджуємо до початку робіт відповідно до задачі. Не кожен проєкт автоматично включає всі три рівні.
CONTROL
Координатна основа
Погоджений перелік і схема використаних контрольних точок із описом їхнього призначення в межах задачі.
- Може містити
- Містить опис розташування, позначення та умови використання контрольних елементів.
- Використання
- Використовується як єдина просторова основа для поєднання наборів даних.
- Коли обирають
- Обирають, коли потрібна стабільна основа для зіставлення сканів, корпусів або етапів.
DATA
Прив’язані просторові дані
Хмара точок або інший погоджений набір, трансформований у визначену систему координат і перевірений за контрольними елементами.
- Може містити
- Може містити сегментовану або очищену хмару точок, зони перегляду та довідкові матеріали.
- Використання
- Передається в проєктне, BIM- або геодезичне ПЗ замовника.
- Коли обирають
- Обирають, коли основний результат — узгоджений просторовий набір даних.
RECORD
Запис застосованої методики
Опис вихідної основи, одиниць, способу координування, контрольних перевірок і важливих обмежень передачі.
- Може містити
- Склад документа погоджується перед початком робіт. Склад не є автоматично офіційним геодезичним звітом або документом для державної реєстрації.
- Використання
- Дає замовнику зрозуміти основу, одиниці та методи, які були застосовані.
- Коли обирають
- Обирають, коли потрібен запис використаної координатної методики для внутрішнього архіву.
Демонстраційний сценарій
Об’єднання зовнішнього та внутрішнього сканування заводу

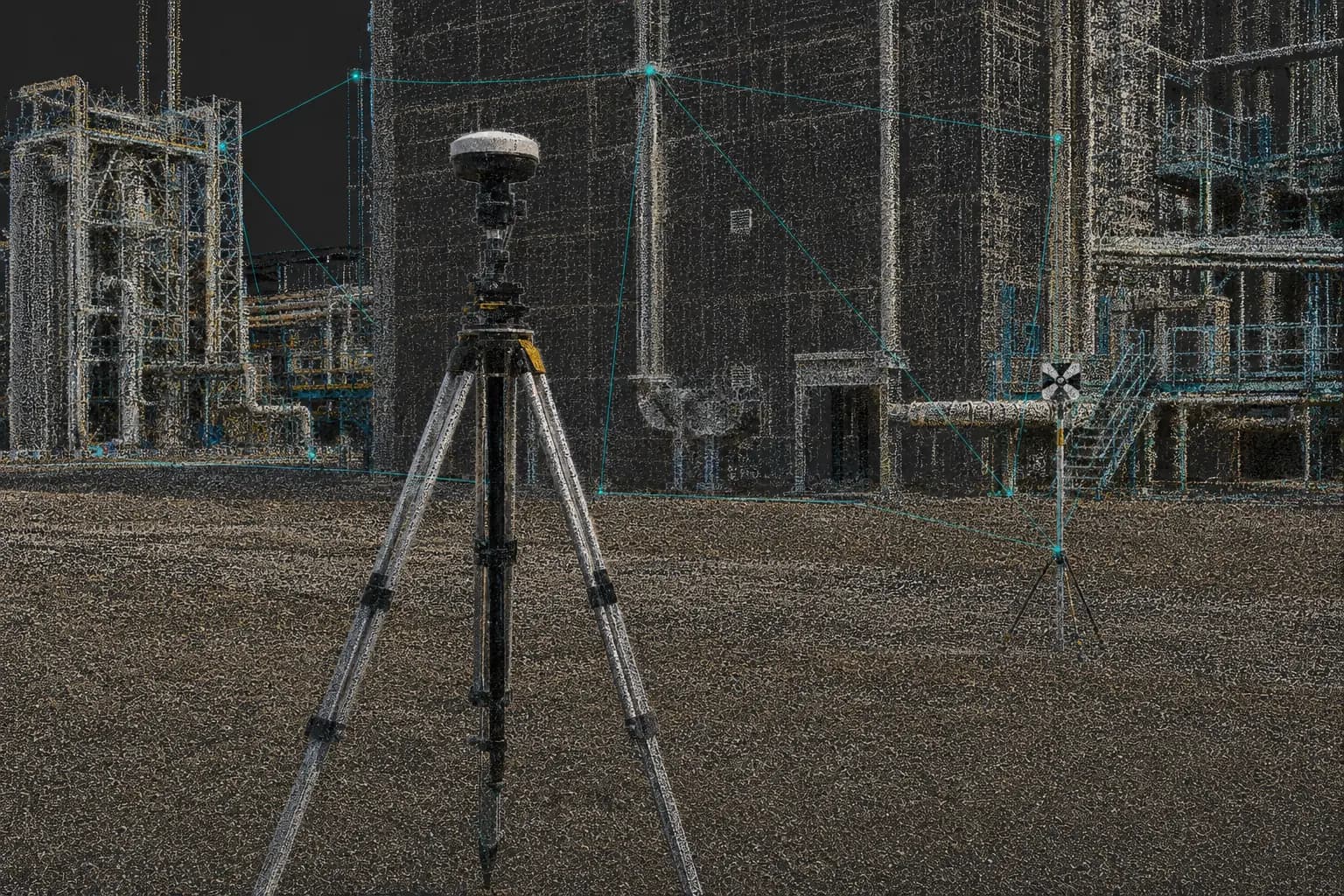

Гіпотетичний приклад показує, як контрольні точки створюють спільну основу для різних зон і методів. Це не виконаний проєкт SCANBASE.

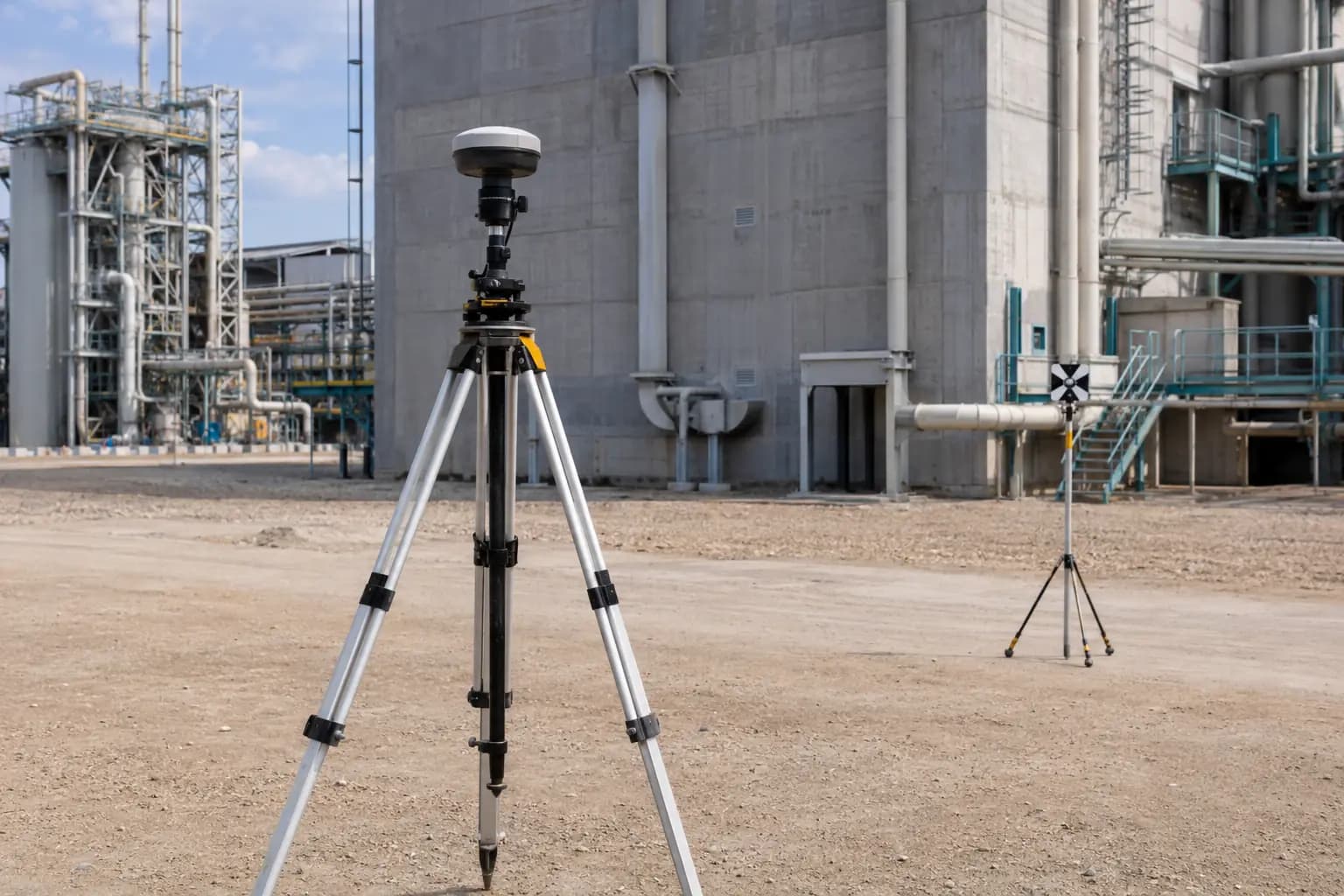

Перевіряємо вихідну систему координат і розміщуємо доступні контрольні точки, сумісні з майбутніми зонами сканування.
Зображення пояснюють принцип координування й не містять перевірених координат або схеми реальної контрольної мережі.
Застосування
Як використовують результат
Поєднують сканування з CAD/BIM
Підключають хмару точок до креслень або моделі без ручного підбору зміщення й орієнтації.
Зіставляють зовнішні та внутрішні дані
Працюють із фасадом, територією та приміщеннями як із пов’язаними частинами одного об’єкта.
Координують різних виконавців
Передають командам спільні базові точки, одиниці та правила розміщення даних.
Повторюють знімання в одній основі
Порівнюють визначені зони різних дат за стабільними контрольними елементами.
Передають дані суміжним дисциплінам
Зберігають координатну логіку під час обміну хмарами, кресленнями, моделями та поверхнями.
Готують основу для топографії або контролю
Використовують перевірені точки й систему координат у наступному зніманні або зіставленні.
Впорядковують цифровий архів
Зберігають походження системи координат, одиниці та зв’язок між окремими наборами даних.
Планують монтаж і реконструкцію
Прив’язують нові рішення до визначеної координатної основи об’єкта та суміжної геометрії.
Контроль
Від чого залежить точність
Точність визначається для конкретної задачі після аналізу основи та умов. Одне значення не може описати всі об’єкти й методи.
- якість вихідної геодезичної основи;
- конфігурація й стабільність контрольних точок;
- умови приймання GNSS-сигналу та багатопроменевість;
- обраний метод і параметри обладнання;
- відстані та геометрія контрольної мережі;
- доступність зон і видимість точок;
- система координат і параметри трансформації;
- якість реєстрації сканів;
- незалежні контрольні вимірювання.
Координатна точність залежить від основи, методики й технічного завдання. Контрольні матеріали не є автоматично офіційним геодезичним звітом.
Оцінка
Що впливає на вартість і строки
Оцінюємо після отримання координатної задачі та інформації про об’єкт.
- 01площа й конфігурація об’єкта;
- 02кількість зон і наборів даних;
- 03доступність вихідних пунктів;
- 04умови GNSS і польового доступу;
- 05кількість контрольних точок;
- 06потреба в комбінованих методах;
- 07необхідність трансформації сторонніх даних;
- 08склад контрольних матеріалів.
FAQ
Питання, що часто задають
Чи завжди потрібен GNSS?
Ні. Усередині будівель або за складних умов можуть застосовуватися тахеометричні чи комбіновані вимірювання.
Чим RTK відрізняється від PPK?
RTK використовує поправки під час вимірювання, PPK — обробляє спостереження після польових робіт. Метод обирається за умовами й задачами.
Чи можна використати точки замовника?
Так, після перевірки їхнього опису, стабільності, системи координат і придатності для конкретної роботи.
Чи можна прив’язати вже готову хмару точок?
Так, якщо в даних або на об’єкті є достатні спільні контрольні елементи. Придатність оцінюється окремо.
Чи є результат офіційною геодезичною документацією?
Ні, базова послуга координує дані для інженерної роботи. Офіційна документація та використання пунктів державної геодезичної мережі потребують окремого завдання, нормативної процедури й відповідальності уповноважених виконавців.
Чи можна повторити знімання через певний час?
Так. Стабільна основа та відтворювана схема контролю дозволяють зіставляти погоджені зони різних дат.
Підготуємо координатну основу для вашої задачі
Надішліть опис об’єкта, потрібну систему координат, наявні пункти й перелік даних. Ми визначимо достатній метод і склад результату.
- система координат і одиниці;
- наявні пункти або проєктна основа;
- межі об’єкта й набори даних;
- потрібний формат результату.
