3D-обміри будівель для реконструкції

Фіксуємо фактичну геометрію будівель, фасадів і приміщень та готуємо цифрову основу для реконструкції, проєктування і координації технічних рішень. Погоджений результат може включати зареєстровану хмару точок, обмірні креслення або інформаційну модель — залежно від вимог проєкту.

Коли потрібен цей результат

Коли потрібні 3D-обміри будівель

01

Креслення відсутні або застарілі

Плани можуть не враховувати перепланування, нові прорізи, добудови або зміни, виконані під час експлуатації.

Проєктувальники отримують актуальну основу й не переносять неперевірені припущення у нову документацію.

02

Будівлю реконструюють або змінюють її функцію

Нові планувальні, конструктивні та інженерні рішення потрібно прив’язати до фактичної конфігурації об’єкта.

Обміри допомагають визначити реальні обмеження до розроблення рішень і координації суміжних розділів.

03

Нове обладнання має вписатися в існуючі умови

Для розміщення важливі габарити приміщень, проходи, прорізи, опори та видимі інженерні системи.

Команда перевіряє доступний простір і монтажні зони до виготовлення або постачання обладнання.

04

Фасади або приміщення мають складну геометрію

Криволінійні поверхні, нерегулярні прорізи, сходи, ферми й багаторівневі простори складно повно описати окремими ручними розмірами.

Єдиний просторовий набір даних зберігає взаємне положення доступних елементів для подальшого опрацювання.

05

Потрібне одне узгоджене джерело геометрії

Архітектори, конструктори та інженери можуть працювати з різними версіями планів і локальними обмірами.

Зареєстровані дані формують спільну фактичну основу для перевірки рішень і підготовки документації.

06

Перед проєктуванням треба перевірити окрему частину

Не завжди потрібен повний обмір: інколи достатньо фасаду, поверху, сходової клітки, покрівлі або технічної зони.

Локальні межі дозволяють зосередити роботи на ділянці, що безпосередньо впливає на проєктне рішення.

Об’єкти та межі

Що можна обміряти

Безпосередньо фіксуємо лише видиму й доступну геометрію в погоджених межах. Сканування не фіксує приховані комунікації всередині стін або конструкцій.

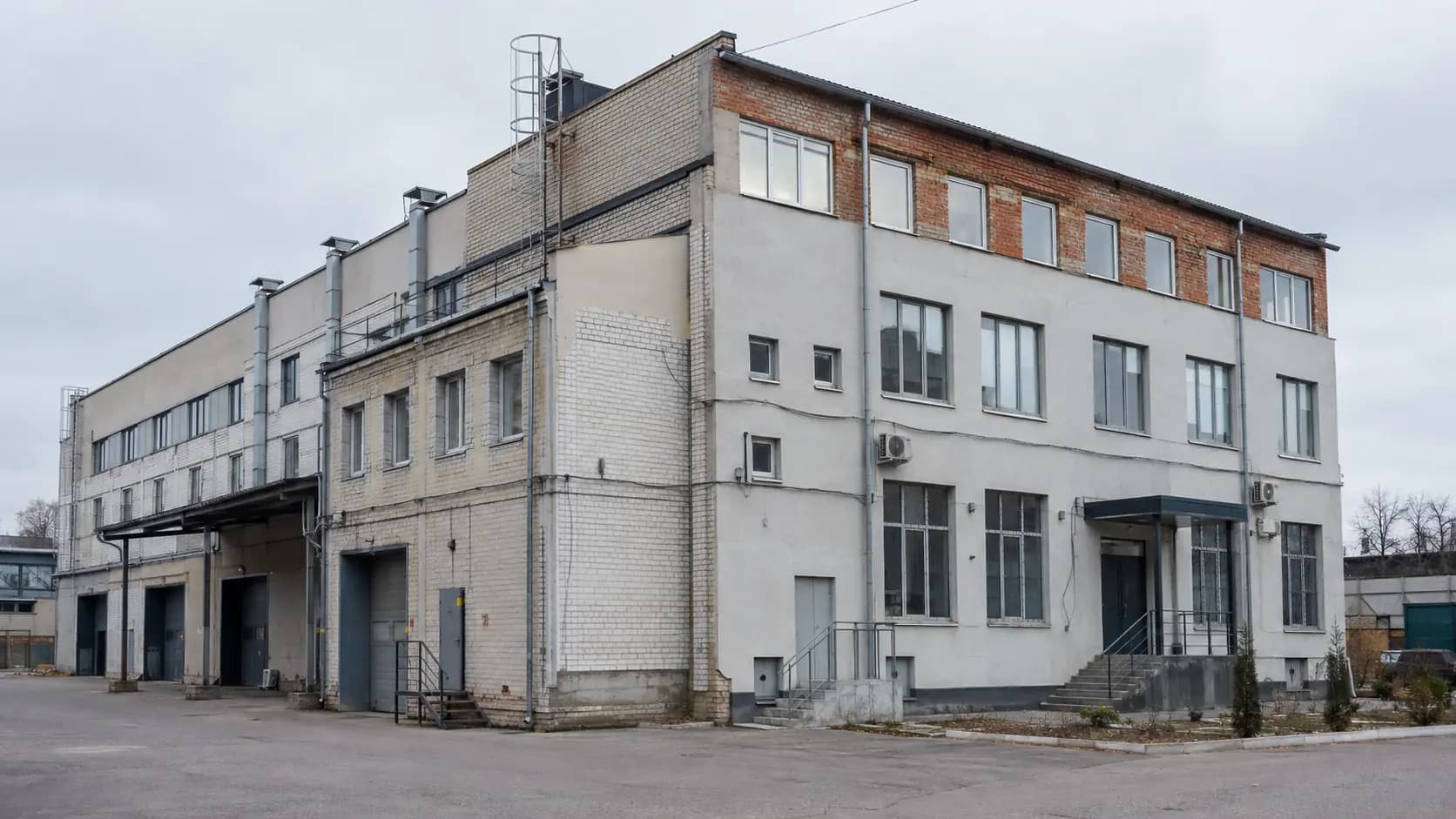

Фасад існуючої будівлі зі складною геометрією перед реконструкцією
Демонстраційна візуалізація

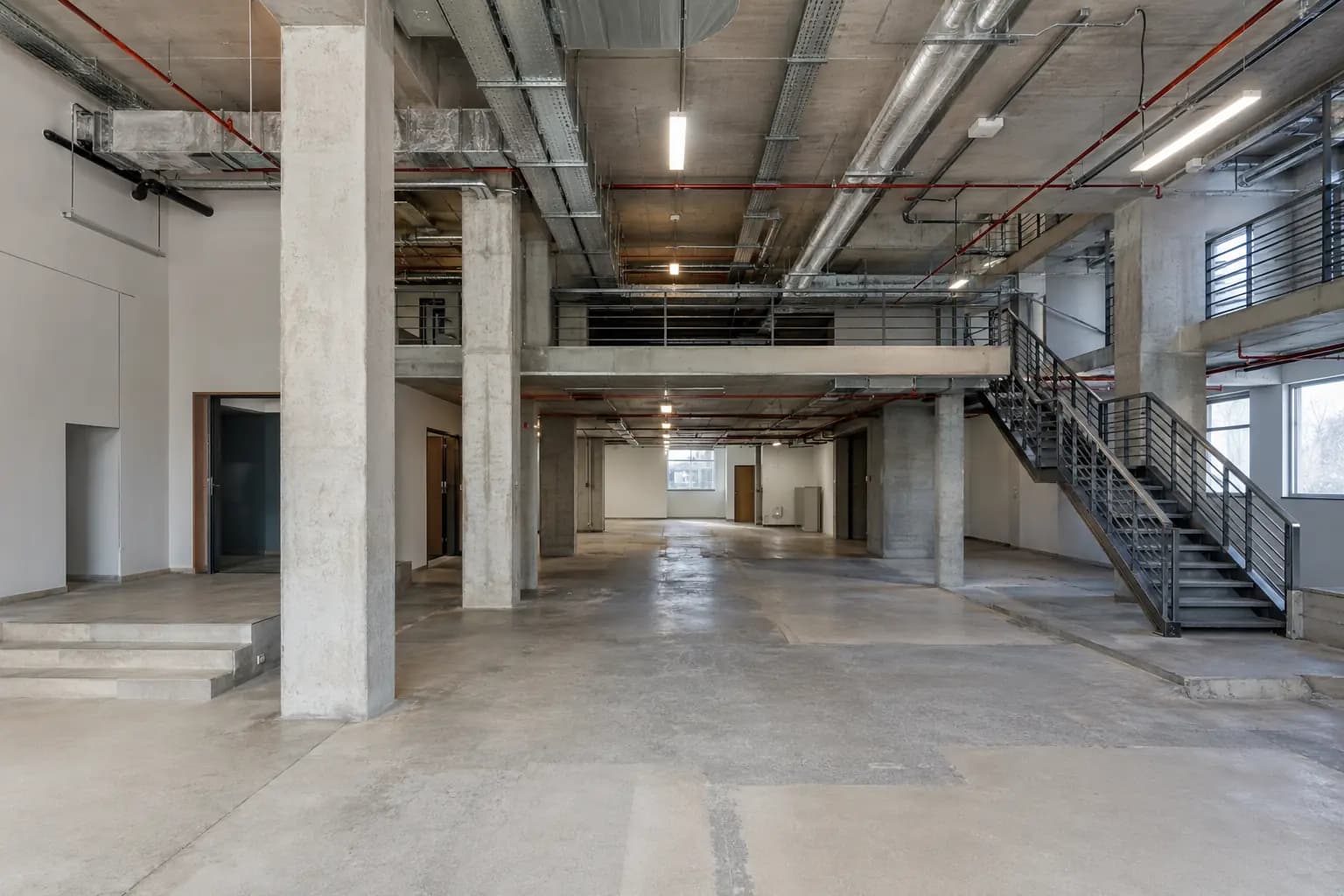

Інтер’єр будівлі з колонами, антресоллю, сходами та видимими інженерними мережами
Демонстраційна візуалізація
01

Зовнішні фасади та огороджувальні елементи

Фіксуємо площини, прорізи, виступи, карнизи, примикання та доступні частини оболонки будівлі.

02

Приміщення, поверхи та шляхи переміщення

Збираємо геометрію кімнат, коридорів, вхідних зон, переходів і взаємне положення доступних просторів.

03

Сходи, шахти й технічні простори

Уточнюємо габарити маршів, площадок, доступних шахт, ніш і технічних зон зі складним доступом.

04

Колони, балки, плити та видимі конструкції

Фіксуємо положення й доступну поверхневу геометрію конструктивних елементів без висновків про приховану будову.

05

Покрівлі, ферми та верхня геометрія

Знімаємо доступні площини покрівлі, несучі елементи, підвісні конструкції та просторові зв’язки над робочою зоною.

06

Видимі інженерні системи й обладнання

Фіксуємо відкриті траси, повітроводи, трубопроводи, кабельні лотки та зовнішню геометрію обладнання, якщо це входить у задачу.

07

Окремі зони або вся доступна будівля

Межі можуть охоплювати одну ділянку, кілька пов’язаних просторів або повний доступний об’єм будівлі.

Остаточний перелік поверхонь, зон і потрібний контекст погоджуємо окремо для кожної проєктної задачі.

Для кого

Для кого ця послуга

01

Архітектори та проєктні команди

Готують реконструкцію, перепланування, реставраційні або інтер’єрні рішення.

Фактична геометрія уточнює планування, висоти, прорізи й просторові зв’язки, яких може не бути в архівних кресленнях.

Результат використовують як основу для планів, фасадів, розрізів і координації проєкту.

02

Власники та девелопери

Оцінюють можливості реконструкції або зміни функції існуючої будівлі.

Обміри відокремлюють підтверджений фактичний стан від припущень у наявній документації.

Матеріали передають консультантам і проєктувальникам для підготовки варіантів та меж втручання.

03

Генеральні підрядники

Планують будівельні, монтажні або демонтажні роботи в існуючих умовах.

Просторові дані уточнюють доступ, габарити робочих зон і взаємне положення видимих елементів.

Результат допомагає перевірити послідовність робіт і підготувати запити до проєктної команди.

04

BIM- і CAD-команди

Створюють або оновлюють цифрову проєктну основу для існуючого об’єкта.

Зареєстрована хмара точок дає координований просторовий контекст для креслень і моделювання.

Команда готує погоджений склад 2D/3D-геометрії або інформаційної моделі у своєму робочому процесі.

05

Технічні служби та facility-менеджери

Ведуть дані про приміщення, доступні системи й зміни фактичного стану будівлі.

Обмір формує зріз доступної геометрії на момент виконання робіт без припущень про приховані елементи.

Результат застосовують для технічного планування, передачі вихідних даних і цифрового архіву.

06

Інтегратори обладнання та інженерних систем

Розміщують нові установки або траси в існуючих приміщеннях.

Дані уточнюють доступні проходи, прорізи, конструкції та видимі мережі навколо зони інтеграції.

Їх використовують для компонування, перевірки габаритів і координації монтажного рішення.

Порядок роботи

Як проходить робота

  1. 01

    Визначення задачі та результату

    Уточнюємо, для якого рішення потрібні обміри, які зони охопити та що має отримати команда: дані, креслення або модель погодженого складу.

  2. 02

    Перегляд наявної інформації

    Аналізуємо доступні плани, фотографії, моделі й відомості про координати. Відсутність креслень не зупиняє підготовку, але впливає на планування польових робіт.

  3. 03

    Сканування та обміри на об’єкті

    Працюємо із запланованих позицій, фіксуємо доступні поверхні й контролюємо покриття погоджених зон з урахуванням безпеки, доступу та режиму експлуатації.

  4. 04

    Реєстрація та перевірка якості

    Об’єднуємо окремі скани, перевіряємо їх узгодженість, покриття, контрольні точки та координування відповідно до вимог майбутнього результату.

  5. 05

    Підготовка й передавання результату

    Готуємо погоджену хмару точок, обмірні креслення або модель, перевіряємо склад матеріалів і передаємо їх у визначеному робочому форматі.

До першої розмови

Що допоможе підготовити пропозицію

Для попередньої пропозиції достатньо базового опису об’єкта й задачі. Наявні матеріали скорочують кількість уточнень, але їх відсутність не завжди перешкоджає роботі.

Якщо креслень немає або вони неповні, можна почати з фотографій, приблизних меж і короткого опису задачі.

  • 01адреса об’єкта та тип будівлі;
  • 02приблизні межі обмірів: фасади, поверхи, приміщення або окремі зони;
  • 03мета обмірів і рішення, для якого потрібен результат;
  • 04наявні плани, фотографії, відео або моделі;
  • 05очікувані матеріали та потрібний робочий формат;
  • 06вимоги до системи координат або опорних точок;
  • 07умови доступу, режим експлуатації та обмеження на майданчику;
  • 08очікуваний графік проєкту й бажані вікна польових робіт.

Результат

Що отримує замовник

Склад результату погоджуємо до початку робіт відповідно до задачі. Не кожен проєкт автоматично включає всі три рівні.

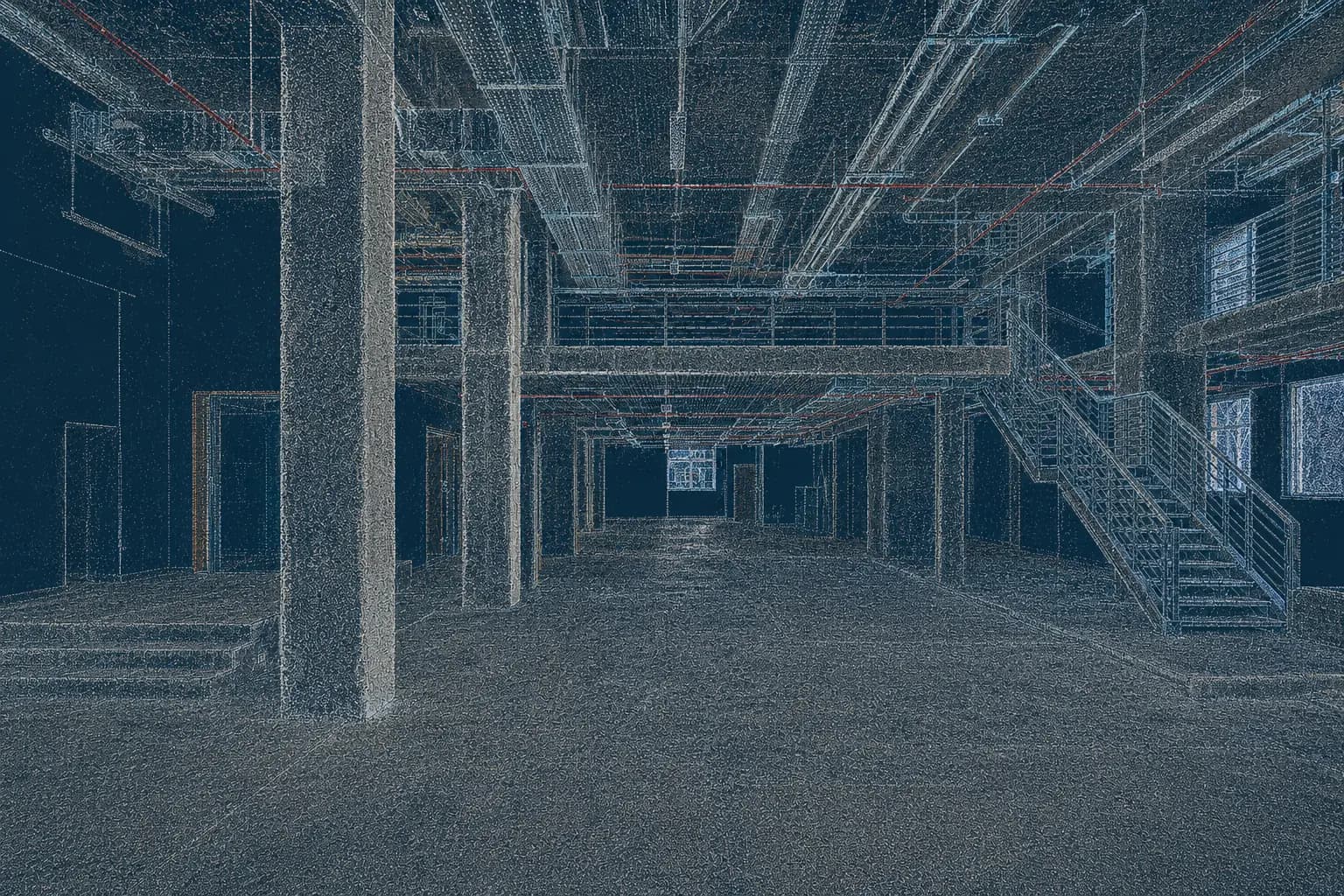

Зареєстрована хмара точок внутрішнього простору будівлі
Демонстраційна візуалізація
DATA

Зареєстрована хмара точок

DATA — просторові точки, отримані під час знімання та об’єднані в узгоджений набір даних.

Може містити
Може включати хмару в погодженій системі координат, підготовлені зони для перегляду або сегментацію, потрібну для подальшої роботи.
Використання
Для перевірки розмірів, просторового контексту, підключення як підоснови та подальшої підготовки креслень або моделі.
Коли обирають
Обирають, коли команда працює безпосередньо з хмарою точок або самостійно виконує наступне CAD/BIM-опрацювання.

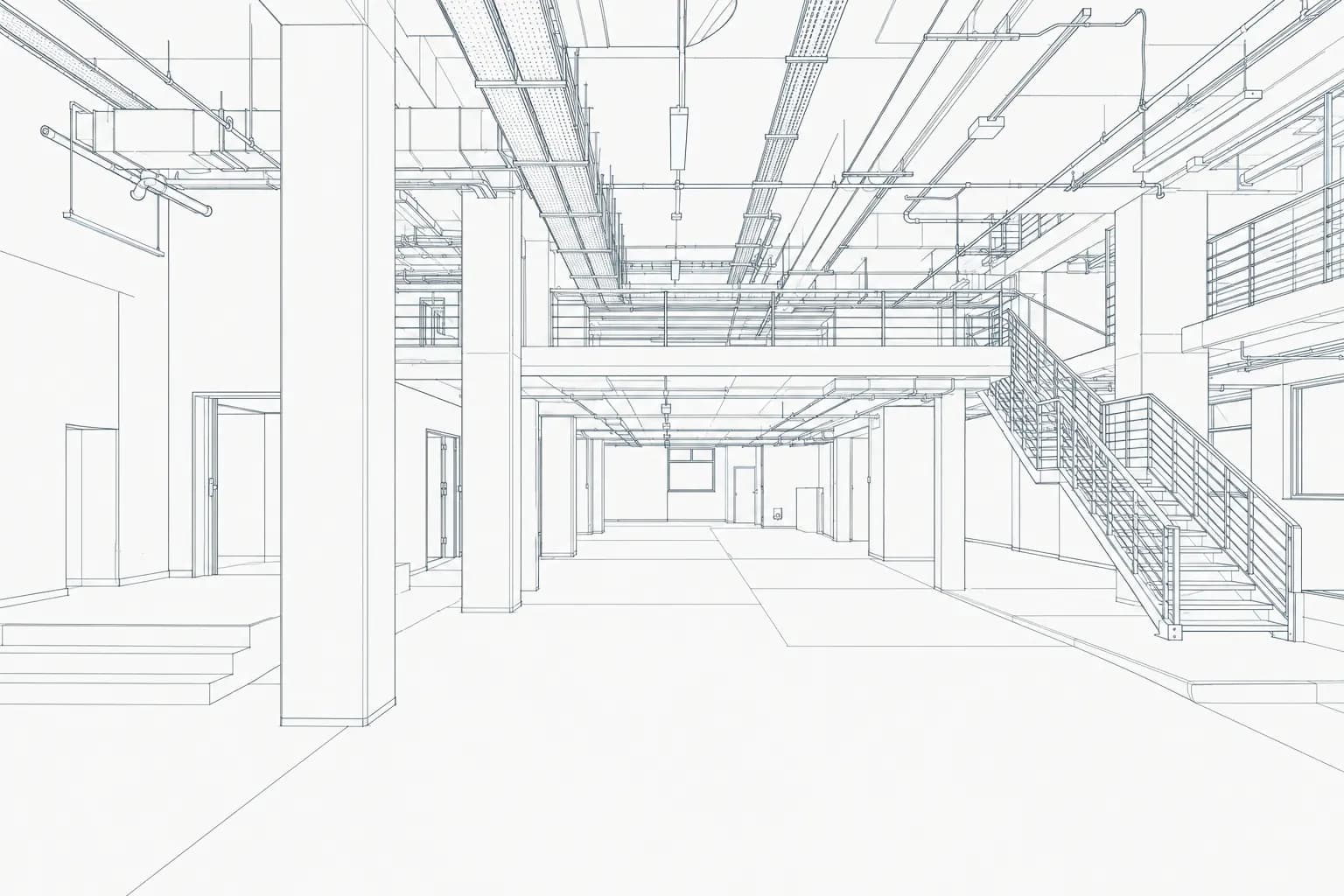

Обмірна CAD-геометрія приміщення, підготовлена за даними сканування
Демонстраційна візуалізація
CAD

Обмірні креслення та геометрія

CAD — погоджені двовимірні креслення або тривимірна геометрія, підготовлені за перевіреними даними обмірів.

Може містити
Може включати плани, фасади, розрізи, вибрані вузли та іншу погоджену 2D- або 3D-геометрію.
Використання
Для реконструкції, архітектурного проєктування, ремонтних рішень, перевірки габаритів і випуску суміжної документації.
Коли обирають
Обирають, коли потрібна читабельна обмірна основа, але повна інформаційна структура BIM не входить у задачу.

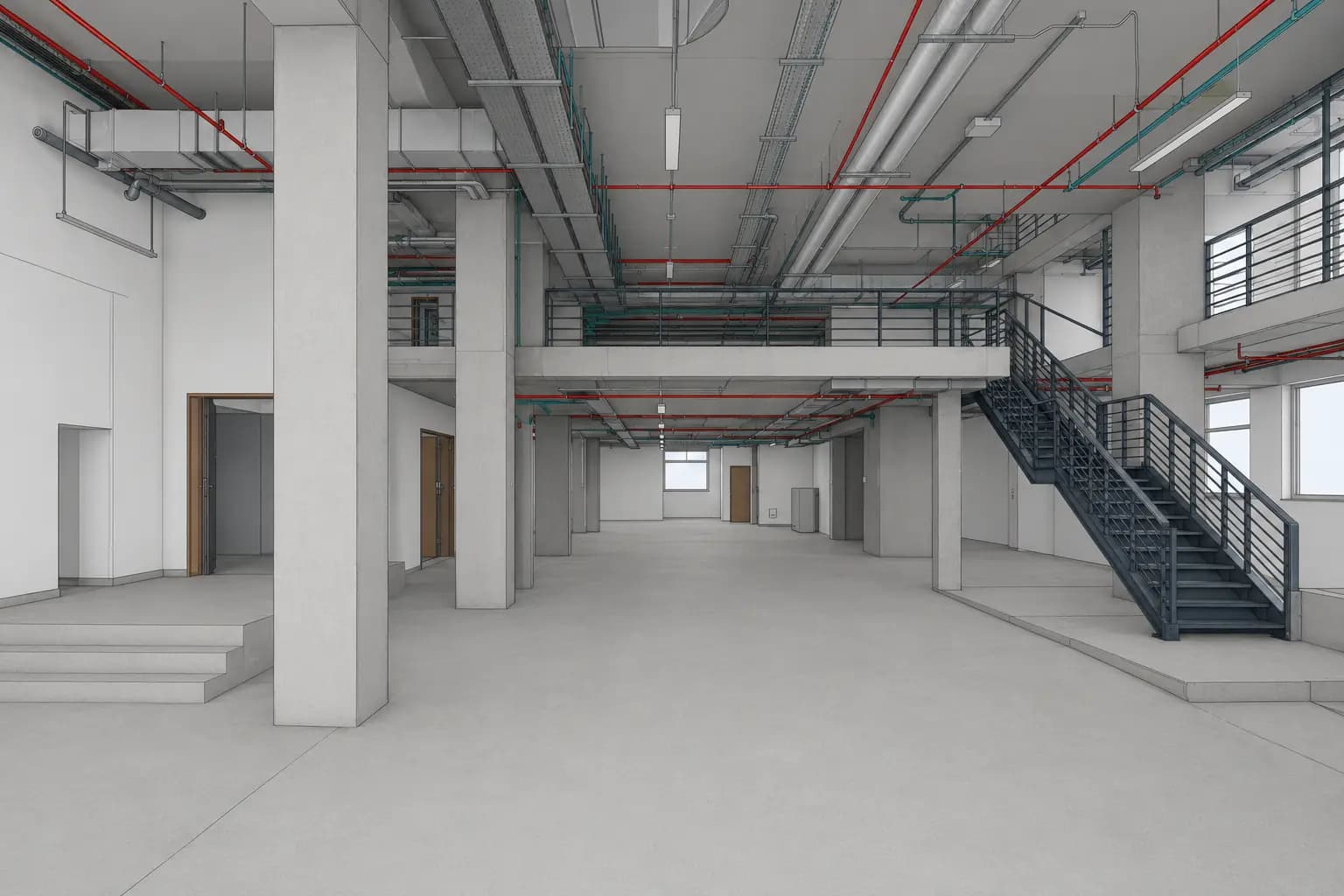

Інформаційна модель будівлі з конструкціями та видимими інженерними системами
Демонстраційна візуалізація
BIM

Інформаційна модель будівлі

BIM — структурована модель погодженого складу й деталізації, створена на основі фактичної доступної геометрії.

Може містити
Може охоплювати потрібні архітектурні та конструктивні елементи, а видимі інженерні системи — лише коли вони включені до завдання.
Використання
Для координації проєктних розділів, перевірки нових рішень, реконструкції та оновлення цифрової основи об’єкта.
Коли обирають
Обирають, коли команда працює в BIM-процесі й до початку робіт визначила правила, склад та рівень деталізації моделі.

Демонстраційний сценарій

Підготовка існуючої будівлі до реконструкції

Гіпотетичний приклад показує послідовність роботи з комерційною або промисловою будівлею, де наявні креслення не враховують пізніші зміни. Це не виконаний проєкт SCANBASE і не матеріали замовника.

  1. 01

    Фактичний стан

    Команда визначає доступні частини будівлі, межі реконструкції та розбіжності, які потрібно перевірити перед проєктуванням.

    Уточнюємо межі задачі й актуальність наявної документації.

  2. 02

    Хмара точок

    Доступну будівлю сканують, окремі позиції об’єднують і перевіряють покриття, реєстрацію та потрібне координування.

    Отримуємо фактичну видиму геометрію та просторові зв’язки.

  3. 03

    Проєктна основа

    Для проєктної команди готують погоджені плани, розрізи або модель визначеного складу й деталізації.

    Фіксуємо склад і правила використання вихідних матеріалів для реконструкції.

Інженерні рішення

Як використовують результат

01

Проєктування реконструкції

Нові рішення прив’язують до підтвердженої геометрії приміщень, фасадів і доступних конструкцій.

02

Перепланування або зміна функції

Перевіряють існуючі просторові обмеження перед зміною планувальної схеми чи призначення зон.

03

Підготовка архітектурних креслень

За погодженими даними формують плани, фасади, розрізи та вибрані деталі фактичного стану.

04

Координація нових інженерних систем

Нові траси зіставляють із доступними конструкціями, просторами й видимими системами існуючої будівлі.

05

Перевірка розмірів перед виготовленням

Уточнюють габарити прорізів, зон встановлення та важливого оточення до випуску виробів або обладнання.

06

Реновація фасадів та інтер’єрів

Використовують геометрію поверхонь, прорізів, сходів і примикань для підготовки ремонтних рішень.

07

BIM-координація

Модель або хмару точок підключають до проєктного середовища для перевірки суміжних рішень.

08

Цифровий архів фактичного стану

Зберігають погоджений набір просторових даних як зафіксований стан доступної будівлі на момент знімання.

Точність

Точність визначає задача

Досяжну точність визначають вимоги проєкту, умови знімання та тип фінального результату. Її не можна коректно описати однією універсальною цифрою до огляду задачі.

  • вимоги проєкту та рішення, яке прийматимуть за результатом;
  • обладнання й обрана методика сканування;
  • відстані до поверхонь і їх видимість;
  • геометрія, матеріали та відбивна здатність об’єкта;
  • кількість і розташування сканувальних позицій;
  • опорні та контрольні точки, якщо вони потрібні;
  • вимоги до системи координат;
  • масштаб і деталізація потрібного результату;
  • процедура реєстрації та перевірки якості.

Точність готових креслень або моделі визначають польові дані та заздалегідь узгоджені правила опрацювання й приймання.

Оцінка

Що впливає на вартість і строки

Попередню оцінку готуємо після уточнення меж польових робіт і складу подальшого опрацювання. На вартість і календарний план впливають:

  • 01розмір будівлі та кількість поверхів;
  • 02складність доступної геометрії;
  • 03площа й межі доступних зон обмірів;
  • 04доступ, режим експлуатації та обмеження на майданчику;
  • 05вимоги до системи координат;
  • 06склад погоджених DATA-, CAD- або BIM-матеріалів;
  • 07деталізація креслень або моделі;
  • 08обсяг опрацювання та перевірки;
  • 09умови й пріоритети графіка.

FAQ

Питання, що часто задають

Чим 3D-сканування відрізняється від ручних обмірів?

Ручні обміри доречні для окремих контрольних розмірів і простих ділянок. 3D-сканування збирає велику кількість просторових точок і зберігає взаємне положення доступних поверхонь. Метод обирають за задачею: інколи достатньо ручної перевірки, а для складних фасадів, багаторівневих просторів або координації розділів потрібна цілісна просторова основа.

Чи можна виконати роботи без наявних креслень?

Так, відсутність креслень не обов’язково перешкоджає обмірам. Для стартової оцінки потрібні адреса, тип будівлі, приблизні межі, фотографії та мета майбутнього результату. Наявні плани допомагають підготувати маршрут і порівняти фактичний стан, але їхню відсутність враховують під час планування польових робіт та узгодження складу матеріалів.

Чи потрібно зупиняти експлуатацію будівлі?

Не завжди. Можливість працювати в діючій будівлі залежить від доступу, безпеки, руху людей, роботи обладнання, вібрацій і допустимих часових вікон. До виїзду узгоджуємо зони, маршрут і режим робіт. Для окремих приміщень може знадобитися тимчасове обмеження доступу, якщо цього вимагають умови об’єкта.

Чи можна обміряти лише окрему частину об’єкта?

Так. Межі можуть охоплювати фасад, поверх, групу приміщень, сходову клітку, покрівлю або технічну зону. Водночас варто включити достатній просторовий контекст навколо ділянки, щоб проєктувальники могли коректно прив’язати нове рішення. Остаточні межі визначаємо за тим, які розміри та взаємні положення потрібно перевірити.

Чи отримаємо ми DWG або BIM-модель?

Це залежить від погодженого результату. Проєкт може завершуватися хмарою точок, комплектом CAD-креслень або BIM-моделлю визначеного складу. Потрібний робочий формат, зокрема запит на DWG, перевіряємо до початку робіт відповідно до процесу замовника й фактичних виробничих можливостей. Усі три рівні не входять до кожного замовлення автоматично.

Як визначається потрібна точність?

Спочатку уточнюємо, яке проєктне або виробниче рішення залежить від обмірів. Потім визначаємо методику, відстані, розташування позицій, потребу в контрольних точках, систему координат і правила перевірки. Для хмари точок, креслень і моделі критерії можуть відрізнятися, тому універсальна обіцянка «міліметрової точності» без технічного завдання була б некоректною.

Чи можна працювати у заданій системі координат?

Таку вимогу можна врахувати, якщо до початку робіт погодити систему координат, доступні опорні або контрольні точки та спосіб перевірки. За потреби окремо планують геодезичне координування. Важливо передати достовірні вихідні дані й уточнити, як нові матеріали мають узгоджуватися з чинною проєктною документацією.

Від чого залежать вартість і строки?

На оцінку впливають розмір і поверховість будівлі, складність геометрії, кількість доступних зон, режим роботи об’єкта та вимоги до координат. Окремо враховуємо, чи потрібна лише хмара точок, обмірні креслення або BIM-модель, а також їхню деталізацію й обсяг перевірки. Тому пропозицію готуємо після короткого уточнення задачі.

Обговорити об’єкт

Надішліть базову інформацію про будівлю й потрібний результат. Повне технічне завдання до першої розмови не потрібне — межі та склад робіт можна уточнити разом.

  • адреса й тип будівлі;
  • фотографії або наявні плани;
  • приблизні межі обмірів;
  • потрібний результат.
Обговорити об’єкт
